Szabványok

Szabványosított csapadékvíz-elvezetési tartozékok.

A Zambelli csapadékvíz-elvezetési tartozékait elsősorban a Németországban és Európában érvényes DIN 18461 és EN 612 szabványok szerint gyártjuk.
A részletes számítások érdekében javasoljuk, hogy tekintse át a ZVSHK irányelveket.

DIN
18461

Félköríves és négyzetes alakú csatornák.

Németországban a DIN 18461 szabvány szabályozza a félköríves és négyzetszelvényű csatornák méreteit és tulajdonságait, amelyeket a Zambelli alumíniumból, rézből, cinkből, nemesacélból és horganyzott acélból gyárt különböző névleges vastagságokban.

Az alábbi tájékoztató táblázatokban a félköríves és négyzetszelvényű csatornák, valamint a körszelvényű lefolyócsövek kiterített szélességéről és névleges vastagságáról találhat információkat.

DIN 18461 tájékoztató táblázatok

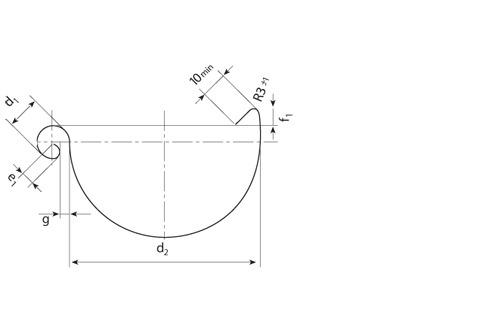

Félköríves csatorna (H).

d₁ és d₂ külső méretek.

Névleges méret	+1/-2		200	250	280	333	400	500
Kiterített szélesség	d₁	± 1	16	18	18	20	22	22
	d2	+2/0	80	105	127	153	192	250
	e1	± 1	5	7	7	9	9	9
	f1	min.	8	10	11	11	11	21
	g1	± 1	5	5	6	6	6	6
Névleges vastagság s1	Al	Alumínium	0,70	0,70	0,70	0,70	0,80	0,80
	Cu	Réz	0,60	0,60	0,60	0,60	0,70	0,70
	St	Horganyzott acél	0,60	0,60	0,60	0,60	0,70	0,70
	Zn	Cink	0,65	0,65	0,70	0,70	0,70	0,80
	VA	Nemesacél	0,50	0,50	0,50	0,50	0,60	0,60

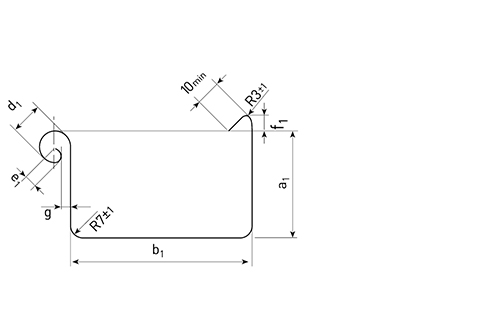

Négyzetszelvényű csatorna (K).

Névleges méret	+1/-2		200	250	333	400	500
Vágási szélesség	a₁	± 1	42	55	75	90	110
	b1	0/-1	70	85	120	150	200
	d1	± 1	16	18	20	22	22
	e1	± 1	5	7	9	9	9
	f1	min.	8	10	10	10	20
	g	± 1	5	5	6	6	20
Névleges vastagság s1	Al	Alumínium	0,70	0,70	0,70	0,80	0,80
	Cu	Réz	0,60	0,60	0,60	0,70	0,70
	St	Horganyzott acél	0,60	0,60	0,60	0,70	0,70
	Zn	Cink	0,65	0,65	0,70	0,70	0,80
	VA	Nemesacél	0,50	0,50	0,50	0,60	0,60

Körszelvényű lefolyócsövek.

d₁ és d₂ külső méretek.

Névleges méret	+1/-2		60	80	100	120	150
Vágási szélesség	d₁	+ 1	60	80	100	120	150
Névleges vastagság s1	Al	Alumínium	0,70	0,70	0,70	0,80	0,80
	Cu	Réz	0,60	0,60	0,60	0,70	0,70
	St	Horganyzott acél	0,60	0,60	0,60	0,70	0,70
	Zn	Cink	0,65	0,65	0,70	0,70	0,80
	VA	Nemesacél	0,50	0,50	0,50	0,60	0,60

CE
jelölés

Miért nincs CE jelölés?

Egészen egyszerűen azért, mert az építési terméknél a CE jelölés csak olyan termékekre engedélyezett, amelyekre az építési termékekről szóló irányelv értelmében harmonizált szabvány vonatkozik. Ez nem vonatkozik a csapadékvíz-elvezetést szabványosító EN 612 szabványra. A CE-jelölés csak akkor adható ki, ha a szabványt közzétették a harmonizált szabványok jegyzékében. Az építési termékekről szóló rendelet szerint (2013. július 1-i verzió) nem alkalmazhatjuk a jelölést.
Ez nem befolyásolja a termékek minőségét. A gyártásunkból származó valamennyi termék megfelel az adott termékszabványoknak
