Okos számítási segédletek
a szakemberek számára.

A Zambelli szívesen segít Önnek a csatorna- és csőméretek meghatározásában. Az alábbi adattáblázatok és gyakorlati sablon segítségével Ön hozzávetőleges számításokat végezhet.

Ha bármilyen nehézség merülne fel, szaktanácsadóink természetesen örömmel segítenek Önnek!

Táblázatok a következők meghatározására

Anyag súlyaVízelvezetési kapacitásVario könyök csőhosszCsuklós csonk hosszaEreszcsatorna és lefolyócső méretekKéményfedél méretek
Fém Vastagság Ø 0,50 mm Ø 0,60 mm Ø 0,65 mm Ø 0,70 mm Ø 0,80 mm Ø 1,00 mm
Réz 8,93 4,46 kg 5,35 kg 5,80 kg 6,25 kg 7,14 kg 8,93 kg
Titáncink 7,12 3,56 kg 4,27 kg 4,62 kg 4,98 kg 5,69 kg 7,12 kg
Alumínium 2,70 1,35 kg 1,62 kg 1,75 kg 1,89 kg 2,16 kg 2,70 kg
Nemesacél 7,90 3,95 kg 4,74 kg 5,13 kg 5,53 kg 6,32 kg 7,90 kg
Horganyzott 7,86 3,93 kg 4,71 kg 5,10 kg 5,50 kg 6,28 kg 7,89 kg

A súlyok 1 m² felületre vonatkoznak



Megnevezés





Kialakítás





Méretek



Vízelvezetési kapacitás
2-oldali befolyóval
l/mp

Vízelvezetési kapacitás
1-oldali befolyóval
l/mp

Betorkollócsonk ovális 500/150 19,20 9,60
Betorkollócsonk ovális 500/120 19,00 9,50
Betorkollócsonk ovális 400/150 12,40 6,20
Betorkollócsonk ovális 400/120 12,30 6,15
Betorkollócsonk ovális 400/100 12,20 6,10
Betorkollócsonk ovális 333/120 6,60 3,30
Betorkollócsonk ovális 333/100 6,40 3,20
Betorkollócsonk ovális 333/87 6,20 3,10
Betorkollócsonk ovális 333/80 6,20 3,10
Betorkollócsonk ovális 333/76 6,20 3,10
Betorkollócsonk ovális 280/100 4,80 2,40
Betorkollócsonk ovális 280/87 4,70 2,35
Betorkollócsonk ovális 280/80 4,60 2,30
Betorkollócsonk ovális 280/76 4,60 2,30
Betorkollócsonk ovális 250/80 3,00 1,50
Betorkollócsonk ovális 250/76 2,80 1,50
Betorkollócsonk ovális 250/60 2,40 1,20
Betorkollócsonk ovális 200/60 1,40 0,70
Henger betorkolló   400/120 8,00 4,00
Henger betorkolló   333/100 3,80 1,90
Henger betorkolló   280/80 2,80 1,40
Négyzetszelvényű betorkolló   500/150 19,00 9,50
Négyzetszelvényű betorkolló   500/120 18,70 9,35
Négyzetszelvényű betorkolló   400/120 10,00 5,00
Négyzetszelvényű betorkolló   333/100 6,00 3,00
Négyzetszelvényű betorkolló   280/87 3,20 1,60
Négyzetszelvényű betorkolló   280/80 3,20 1,60
Négyzetszelvényű betorkolló   250/80 2,40 1,20
Négyzetszelvényű betorkolló   250/76 2,40 1,20
Négyzetszelvényű betorkolló   200/60 1,40 0,70

Lefolyócső Ø d Csonk közép Lefolyócső közép Teleszkópos cső hossza
80 mm 500 mm - 700 mm Ø 80/500-700
100 mm 500 mm - 700 mm Ø 100/500-700
  700 mm - 1100 mm Ø 100/700-1100

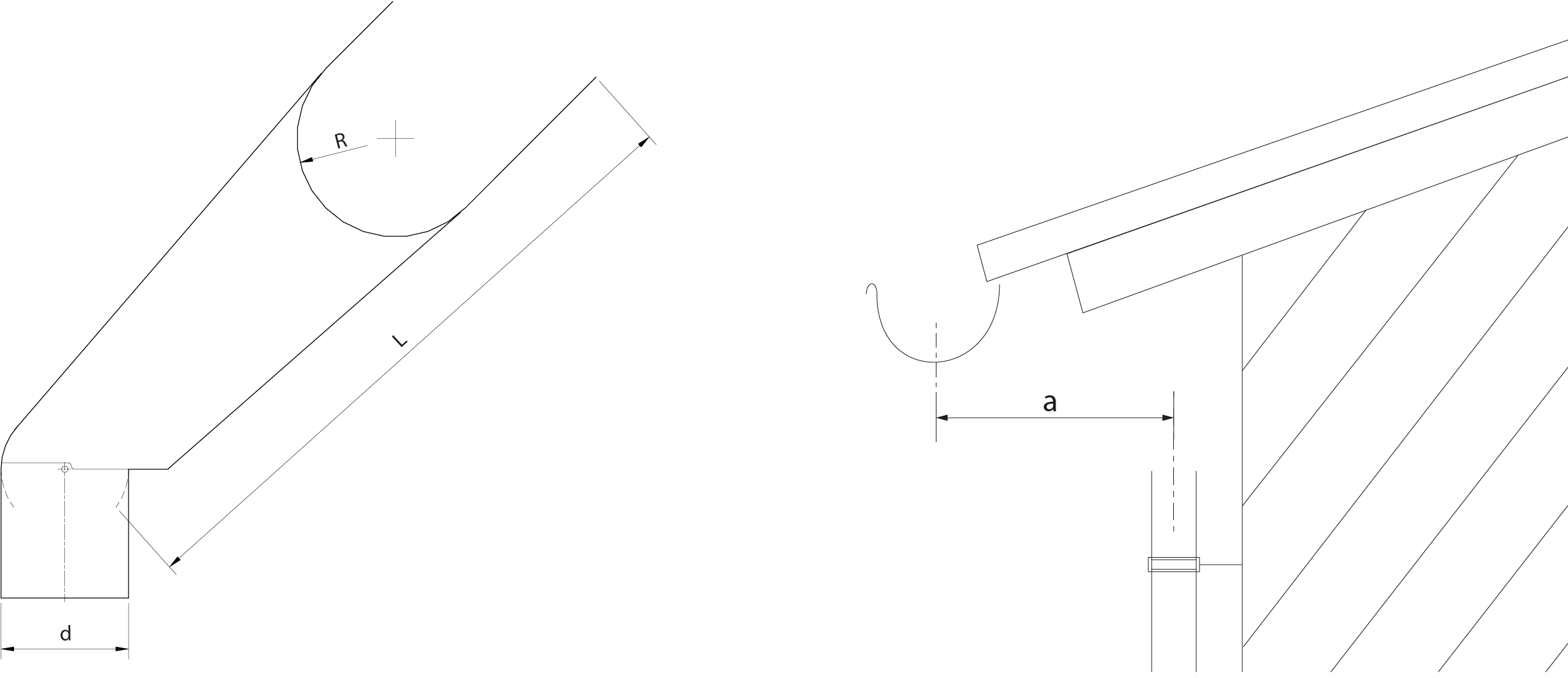

Csatornaméret R Lefolyócső Ø d Csonk közép Lefolyócső közép Csuklós csonk hossza L
333 mm Ø 100 mm 150 mm - 280 mm 500 mm
    280 mm - 450 mm 750 mm
    450 mm - 620 mm 1000 mm
    620 mm - 800 mm 1250 mm

Tetőfelület (m²)

Lefolyócső Ø

Ajánlott csatorna

0 – 37

60

200 (10tlg.)

37 – 83

80

250 (8tlg.)

83 – 150

100

333 (6tlg.)

150 – 243

120

400 (5tlg.)

243 – 443

150

500 (4tlg.)

A kémény mérete
Névleges méret B x L

A kéményfej mérete
Szélesség b

A kéményfej mérete
Hosszúság l

Tartólábak
Mennyiség

970 x 1850 760 - 850 1640 - 1730 4
970 x 1650 760 - 850 1440 - 1530 3
970 x 1470 760 - 850 1260 - 1350 3
970 x 1270 760 - 850 1060 - 1150 3
970 x 1170 760 - 850 960 - 1050 3
970 x 1070 760 - 850 860 - 950 3
970 x 970 760 - 850 760 - 850 2
870 x 1650 660 - 750 1440 - 1530 3
870 x 1470 660 - 750 1260 - 1350 3
870 x 1370 660 - 750 1160 - 1250 3
870 x 1270 660 - 750 1060 - 1150 3
870 x 1170 660 - 750 960 - 1050 3
870 x 1070 660 - 750 860 - 950 3
870 x 970 660 - 750 760 - 850 2
870 x 870 660 - 750 660 - 750 2
770 x 1470 560 - 650 1260 - 1350 3
770 x 1370 560 - 650 1160 - 1250 3
770 x 1270 560 - 650 1060 - 1150 3
770 x 1170 560 - 650 960 - 1050 3
770 x 1070 560 - 650 860 - 950 3
770 x 970 560 - 650 760 - 850 2
770 x 870 560 - 650 660 - 750 2
770 x 770 560 - 650 560 - 650 2
670 x 1200 460 - 550 990 - 1080 2
670 x 1070 460 - 550 860 - 950 2
670 x 970 460 - 550 760 - 850 2
670 x 870 460 - 550 660 - 750 2
670 x 670 460 - 550 460 - 550 2
570 x 570 360 - 450 360 - 450 2
