Normen

Genormtes Zubehör für die Dachentwässerung.

Das Zambelli Dachentwässerungszubehör fertigen wir hauptsächlich nach den für Deutschland und Europa gültigen Normen DIN EN 612 und DIN EN 12056-3.
Für detaillierte Berechnungen empfehlen wir Ihnen, einen Blick in die ZVSHK-Richtlinien zu werfen.

DIN
EN 612

Dachrinnen & Fallrohre.

Die DIN EN 612 regelt in Europa die Anforderungen an halbrunde sowie kastenförmige Dachrinnen und Fallrohre, die von Zambelli wahlweise in den Metallen Aluminium, Kupfer, Zink, Edelstahl sowie verzinktem Stahl in verschiedenen Nenndicken geliefert werden.

In den nachfolgend aufgeführten Orientierungstabellen finden Sie Informationen zu Zuschnittbreiten und Nenndicken halbrunder und kastenförmiger Dachrinnen sowie kreisförmiger Regenfallrohre.

Orientierungstabellen

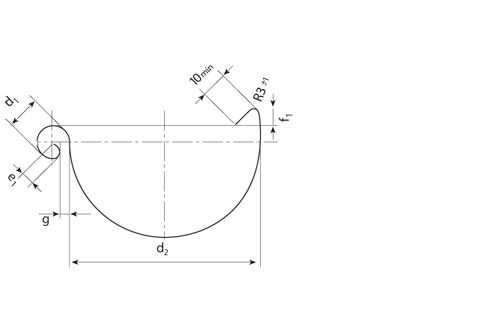

Halbrunde Dachrinne (H).

d₁ und d₂ sind Außenmaße.

Nenngröße	+1/-2		200	250	280	333	400	500
Zuschnittbreite	d₁	± 1	16	18	18	20	22	22
	d₂	+2/0	80	105	127	153	192	250
	e₁	± 1	5	7	7	9	9	9
	f₁	min.	8	10	11	11	11	21
	g₁	± 1	5	5	6	6	6	6
Nenndicke s₁	Al	Aluminium	0,70	0,70	0,70	0,70	0,80	0,80
	Cu	Kupfer	0,60	0,60	0,60	0,60	0,70	0,70
	St	Stahl verzinkt	0,60	0,60	0,60	0,60	0,70	0,70
	Zn	Zink	0,65	0,65	0,70	0,70	0,70	0,80
	VA	Edelstahl	0,50	0,50	0,50	0,50	0,60	0,60

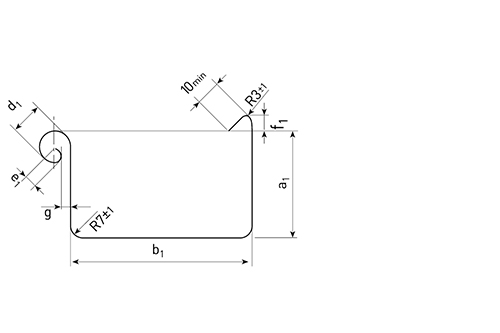

Kastenförmige Dachrinne (K).

Nenngröße	+1/-2		200	250	333	400	500
Zuschnittbreite	a₁	± 1	42	55	75	90	110
	b₁	0/-1	70	85	120	150	200
	d₁	± 1	16	18	20	22	22
	e₁	± 1	5	7	9	9	9
	f₁	min.	8	10	10	10	20
	g	± 1	5	5	6	6	20
Nenndicke s₁	Al	Aluminium	0,70	0,70	0,70	0,80	0,80
	Cu	Kupfer	0,60	0,60	0,60	0,70	0,70
	St	Stahl verzinkt	0,60	0,60	0,60	0,70	0,70
	Zn	Zink	0,65	0,65	0,70	0,70	0,80
	VA	Edelstahl	0,50	0,50	0,50	0,60	0,60

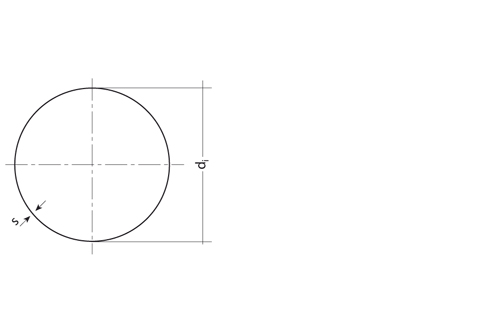

Kreisförmige Regenfallrohre.

d₁ und d₂ sind Außenmaße.

Nenngröße	+1/-2		60	80	100	120	150
Zuschnittbreite	d₁	+ 1	60	80	100	120	150
Nenndicke s₁	Al	Aluminium	0,70	0,70	0,70	0,80	0,80
	Cu	Kupfer	0,60	0,60	0,60	0,70	0,70
	St	Stahl verzinkt	0,60	0,60	0,60	0,70	0,70
	Zn	Zink	0,65	0,65	0,70	0,70	0,80
	VA	Edelstahl	0,50	0,50	0,50	0,60	0,60

DIN
EN 12056-3

Planung & Auslegung.

Der dritte Teil der DIN EN 12056 beschäftigt sich mit der Bemessung der hydraulischen Leistungsfähigkeit von Dachentwässerungssystemen. Es werden Anforderungen an Planung und Auslegung der Dachentwässerungssysteme beschrieben, welche das Abflussvermögen beeinflussen. Zambelli orientiert sich an dieser Norm, um mit den Produkten ein bestmögliches Leistungsspektrum abbilden zu können.

CE-
Kennzeichen

Warum keine CE-Kennzeichen?

Ganz einfach: Eine CE-Kennzeichnung von Bauprodukten ist nur für Produkte erlaubt, für die es eine harmonisierte Norm unter der Bauproduktenrichtlinie gibt. Bei der EN 612, welche die Dachentwässerung normiert, ist dies nicht der Fall. Nur mit Veröffentlichung der Norm in der Liste der harmonisierten Normen darf ein CE-Zeichen vergeben werden. Insofern dürfen wir nach der Bauprodukte-Verordnung (Stand: 1. Juli 2013) nicht kennzeichnen.
Dies hat keinen Einfluss auf die Produktqualität. Alle Produkte aus unserer Fertigung erfüllen die jeweiligen Produktnormen.
