Funktionale Vielfalt für Ihr Dach

Wasserfangkästen sind unverzichtbare Komponenten eines Dachentwässerungssystems. Zambelli bietet ein durchdachtes Programm an Wasserfangkästen höchster Qualität und Funktionalität. Sie sind in unterschiedlichen Formen, Größen, Materialien und Farben erhältlich, um sich an die unterschiedlichen Dachkonfigurationen anzupassen.
Egal ob klassisch oder modern, Flachdach oder Steildach, für die Wand- oder Rinnenmontage: Den Kundenanforderungen werden nahezu keine
Grenzen gesetzt.

3D-Bodenblech, zentrische & exzentrische Anschlussausführung

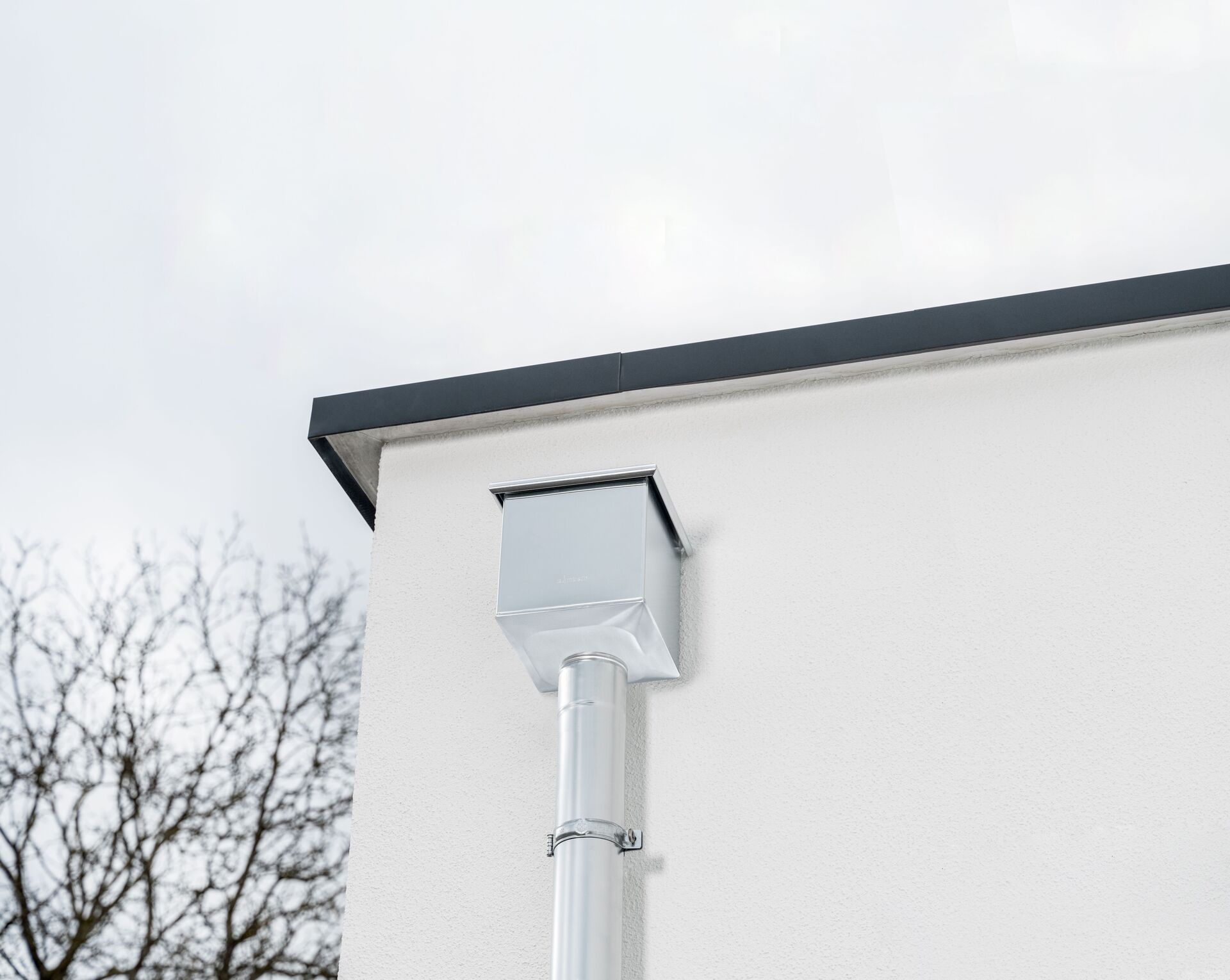

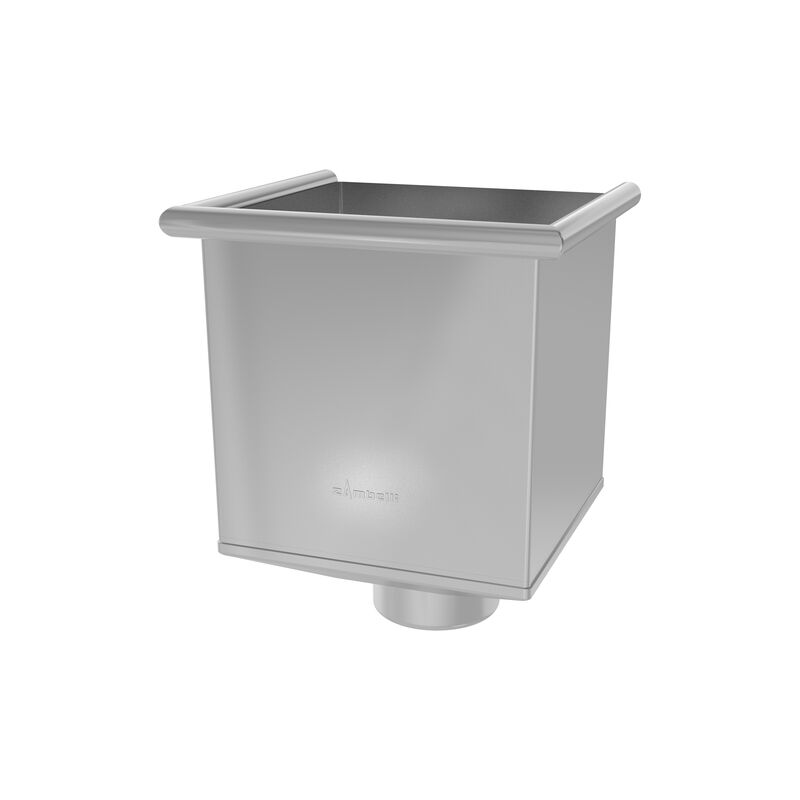

Der quadratische Wasserfangkasten besticht in seiner Funktion als eleganter Anschluss zur Flachdachentwässerung durch seine moderne Optik mit umlaufender Wulst. Er ist sowohl für die Rinnen als auch die Wandmontage an Flach- und Steildächern geeignet und in zentrischer als auch exzentrischer* Anschlussausführung verfügbar. Das optimierte 3D-Bodenblech sorgt bei der exzentrischen Version für eine noch günstigere Installation, da das Sockelknie entfällt.

exzentrische Anschlussausführung

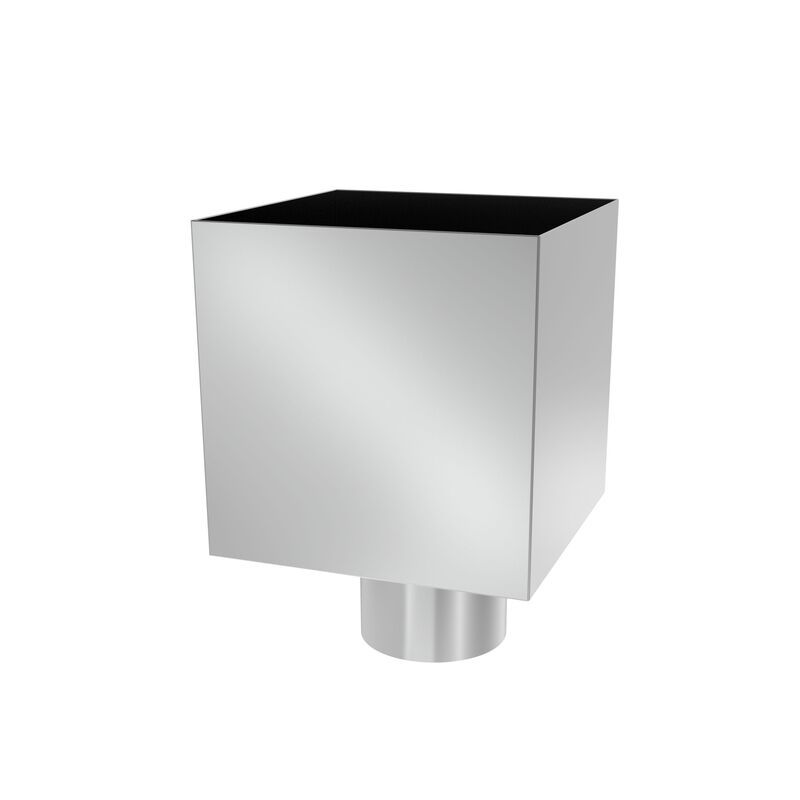

Die kubische Ausführung des Wasserfangkastens in exzentrischer Anschlussausführung besticht durch ihre schlichte Optik. Ohne Wulst ist der kleine Wasserfangkasten modern und bestens für die direkte Wandmontage bei Flachdachbauten geeignet. Die Farbvarianten des kubischen Wasserfangkastens werden direkt aus beschichtetem Material hergestellt. Optional ist der kubische Wasserfangkasten auch mit Wulst verfügbar.

zentrische & exzentrische Anschlussausführung

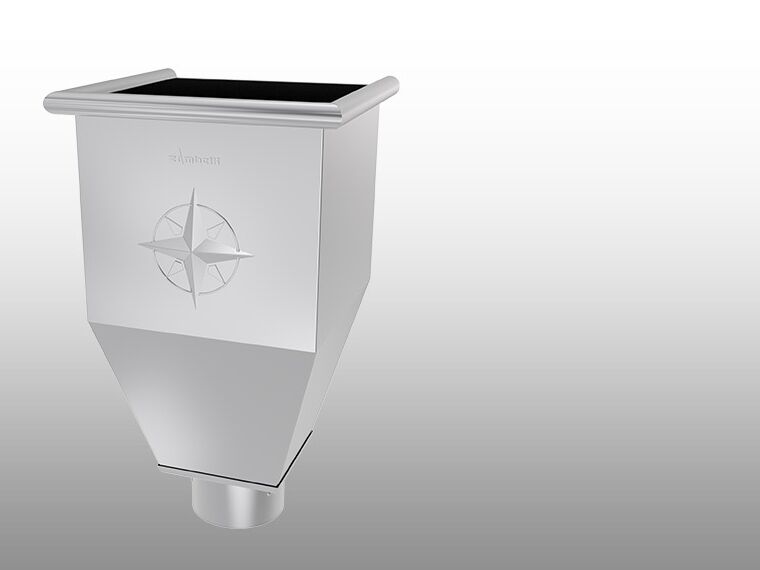

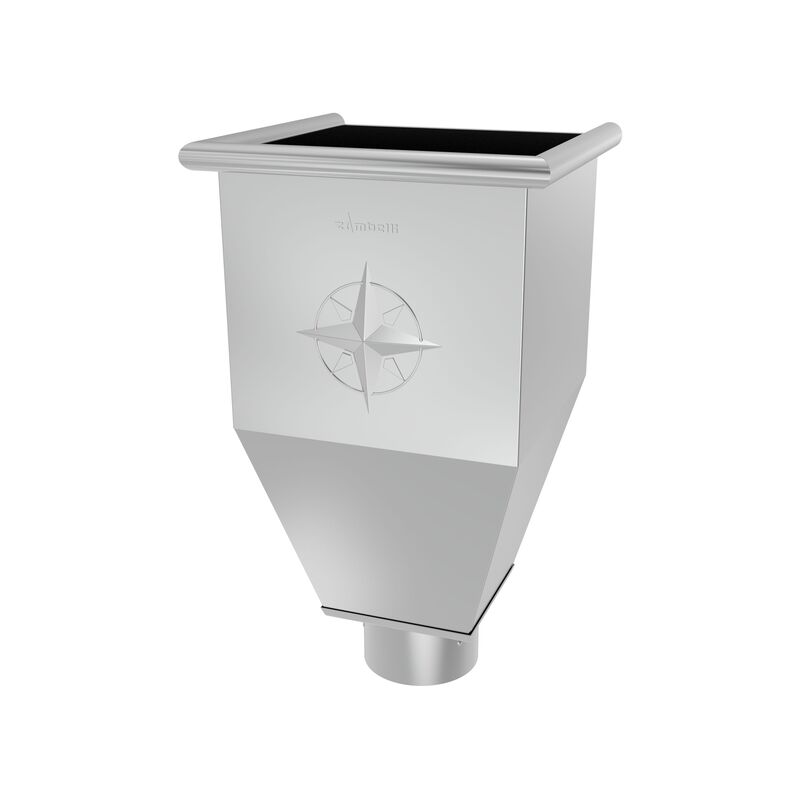

Der Zambelli Wasserfangkasten in langer Ausführung ist aufgrund seiner Form vor allem in der klassischen Architektur sehr beliebt. Er ist sowohl für die Rinnen- als auch die Wandmontage an Flach und Steildächern geeignet. Für eine noch flexiblere Installation ist der lange Wasserfangkasten in zentrischer und exzentrischer* Anschlussausführung verfügbar.

mit Überlauf

Der Terrassenkessel verbindet die Dachrinne mit dem Ablaufrohr und besitzt einen Überlauf. Sollte sich Regenwasser anstauen, leitet der Überlauf das Wasser zuverlässig ab. Er ist für jede Dachform geeignet und kann sowohl wandanliegend als auch an der Rinne montiert werden.

mit integriertem Lochgitter

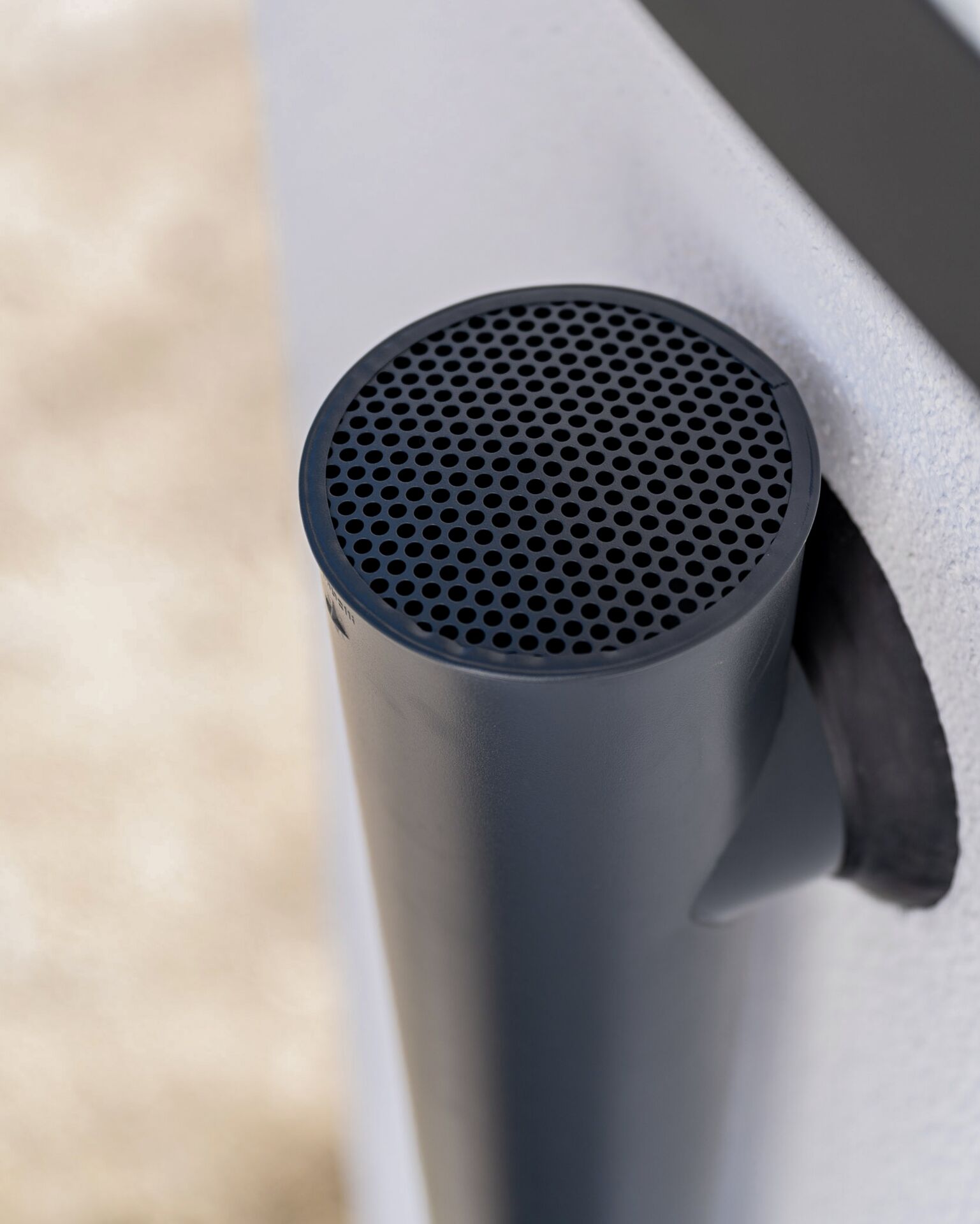

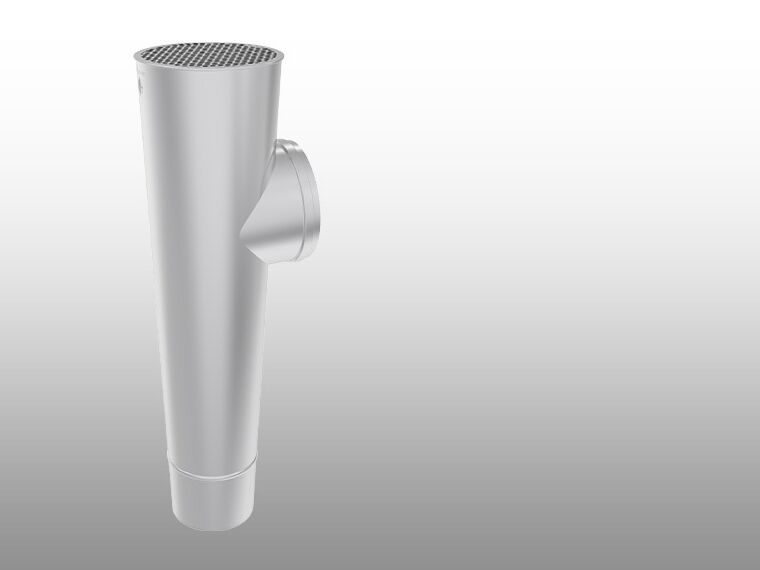

Der Attika-Stutzen mit seiner schlanken Optik ist eine moderne Alternative zum klassischen Wasserfangkasten und bei Monteuren und Bauherren gleichermaßen beliebt. Mit nur wenigen Handgriffen wird er nach dem Formschluss-Prinzip an der Wand installiert und mit dem Fallrohr verbunden. Ein Lochausschnitt und eine separate Befestigung an der Wand sind dank der festen Position im System nicht erforderlich. Die Position der Dichtung wird durch die Sicke festgelegt.

mit integriertem Lochgitter

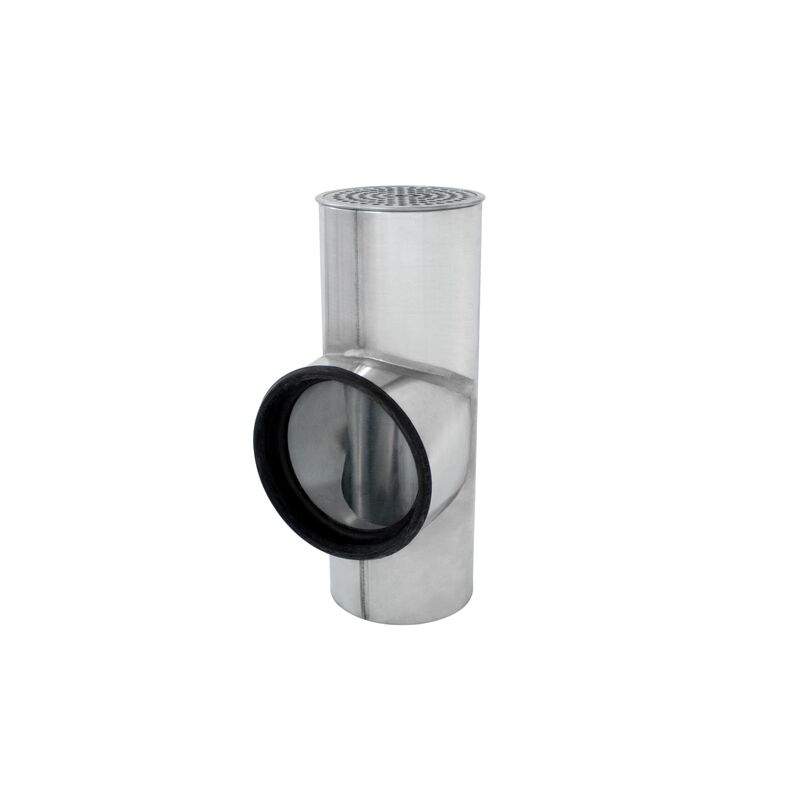

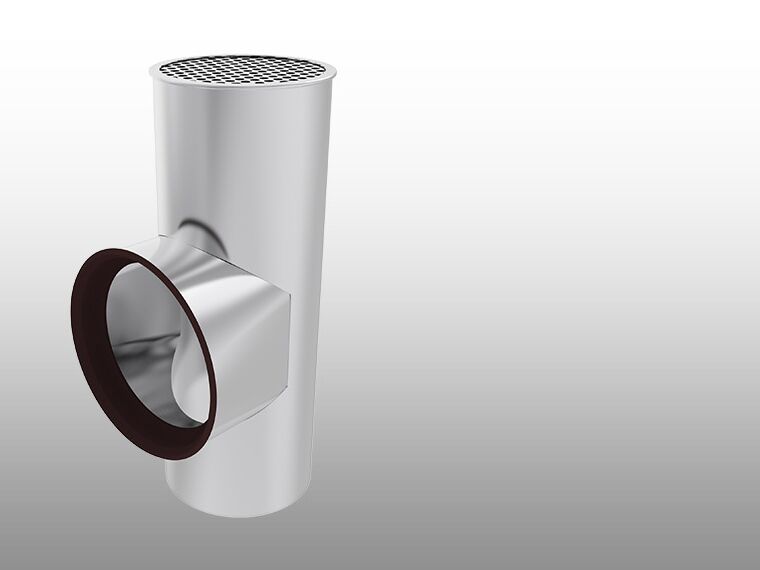

Mit dem Mauerabzweig von Zambelli wird eine lückenlose, dichte Verbindung zwischen Fassade, Flachdach und Ablaufrohr geschaffen. Dank des integrierten Lochgitters wird zusätzlich dem Eindringen von Laub, Schmutz, Schnee und Eis entgegengewirkt. Er ist eine kleinere Alternative zum Attika-Stutzen. Seine Dichtung ist innenliegend und wird durch den Anschlag an der Stirnseite des Rohres vorgegeben.

/assets/images/9/_S7_2712_2-702b76e9.jpg

Zambelli Wasserfangkästen: Design trifft auf Funktion und Qualität

Die Einsatzgebiete.

Unabhängig von der Dachneigung kommen Wasserfangkästen bei der Entwässerung von Steildächern und Flachdächern zum Einsatz und sind unverzichtbare Elemente eines funktionierenden Dachentwässerungssystems.

Steildachentwässerung

Im Bereich der Steildachentwässerung bieten Wasserfangkästen eine stimmige Alternative zum konventionellen Stutzen:

  • Alternative Verbindung von Dachrinne und Fallrohr
  • Integration in die Dachrinne als vorgehängte Rinne
  • Funktion als Pufferspeicher durch bessere Abflussleistung zur Entlastung des Dachentwässerungssystems bei hohen Niederschlagsmengen
  • Funktion als Dehnungsausgleich für langfristige Stabilität

Flachdachentwässerung

Gerade bei der Entwässerung von Flachdächern spielen Wasserfangkästen eine entscheidende Rolle:

  • Ästhetische Verbindung zwischen Fassade, Flachdach und Ablaufrohr
  • Individuelle Anbringung an der Fassade
  • Einleitung des Niederschlagswassers über die Attika in den Wasserfangkasten
  • Diskrete Alternative zur innenliegenden Flachdachentwässerung
/assets/images/s/_S2_0691_5_1-pg4yfy7a0gtbmjn.jpg
QUADRATISCH
KUBISCH
LANG

Die Besonderheiten.

Hochwertig & Durchdacht

Wasserfangkästen von Zambelli sind in verschiedenen Farben, Formen und Ausführungen erhältlich, um sich stimmig in die Dachkonfiguration einzufügen.
Neben ihrer Optik überzeugen sie auch durch ihre hohe Funktionalität, die vielfältigen Einsatzmöglichkeiten und ihre handwerklich durchdachte Raffinesse.

Zambelli 3D-Bodenblech

Zambelli hat beim quadratischen Wasserfangkasten das Bodenblech optimiert. Bodenblech und Mantel werden verprägt, wodurch der Falz entfällt und ein eleganter Formschluss zwischen den beiden Elementen entsteht. Der Wasserfangkasten wirkt ingesamt schlanker und kommt ohne Störkante aus. Da Mantel und Bodenblech umlaufend und geschlossen miteinander verbunden sind, sind die unteren Ecken des Wasserfangkastens zu 100 Prozent regenwassersicher.

Optimierte Wulst

Auch die bisher einteilige Wulst des Wasserfangkastens wurde überarbeitet und durch eine dreiteilige Wulst ersetzt. Die vordere Wulst verdeckt die beiden seitlichen Wulste. Durch diese „geschlossenen Kanten“ ergibt sich ein optisch ansprechendes Gesamtbild. Auch bei der Montage des quadratischen Wasserfangkastens in Kombination mit der Rinne ergeben die Wasserfangkastenwulst und die Wulst der Rinne ein architektonisch einheitliches Bild. Der Aufbau der Wulst schützt außerdem die Blechkanten und sorgt so für bessere Stabilität des Mantels. Außerdem setzen sich Schmutz und Ablagerungen nicht mehr in den Ecken fest, was die Langlebigkeit des Systems steigert.

Anschlussausführungen

Wasserfangkästen gibt es in unterschiedlichen Formen und Varianten. Entscheidend bei der Montage ist jedoch immer die Anschlussausführung. Zambelli Wasserfangkästen sind mit mittiger und exzentrischer Anschlussausführung verfügbar. Je nach Anschlussausführung ergeben sich Unterschiede in der Installation:

  • Mittige Anschlussausführung: Ein Sockelknie wird benötigt, um den Wasserfangkasten mit dem Fallrohr zu verbinden.
  • Exzentrische Anschlussausführung: Das Fallrohr kann direkt angeschlossen werden.

Die Farben.

Die Zambelli Wasserfangkästen sind nicht nur in unterschiedlichen Materialien, sondern auch in unterschiedlichen Farben erhältlich. Sie werden passgenau zu den Zambelli Standard-Farben pulverbeschichtet oder direkt aus beschichtetem Bandmaterial hergestellt.

Einfach & Sicher

Je nachdem, ob der Wasserfangkasten an einem Steildach oder Flachdach, an der Wand oder der Rinne montiert werden soll, ergeben sich unterschiedliche Montageanforderungen und -schritte.

In unserer Montageanleitung finden Sie die passende Beschreibung für die unterschiedlichen Montage-Varianten.

Unser Tipp.

Wandmontage Attika-Stutzen oder Wasserfangkasten: Bei der Attika-Entwässerung sollte das Attika-Rohr (Zulaufrohr) zusätzlich rückstausicher abgedichtet werden. Wir empfehlen hierfür unsere Zambelli Gummidichtung für Rohreinlauf.

Rinnenmontage Wasserfangkasten: Die Montage an der Rinne funktioniert für alle Rinnengrößen bis zu 400 mm.

/assets/images/b/Terrassenkessel%20Titanzink_rgb-qyj5zp3wef1rmww.jpg

Der Notüberlauf.

Ein Wasserfangkasten kann nicht gleichzeitig für die Hauptentwässerung und für die Notentwässerung genutzt werden.
© Regelwerk DDH, Version 8.1



Notüberlauf und Entwässerungssystem sind getrennt voneinander zu betrachten.
Laut Flachdachrichtlinien muss jede Dachfläche mind. einen Ablauf (z.B. Wasserfangkasten) und einen separaten Notüberlauf besitzen.
