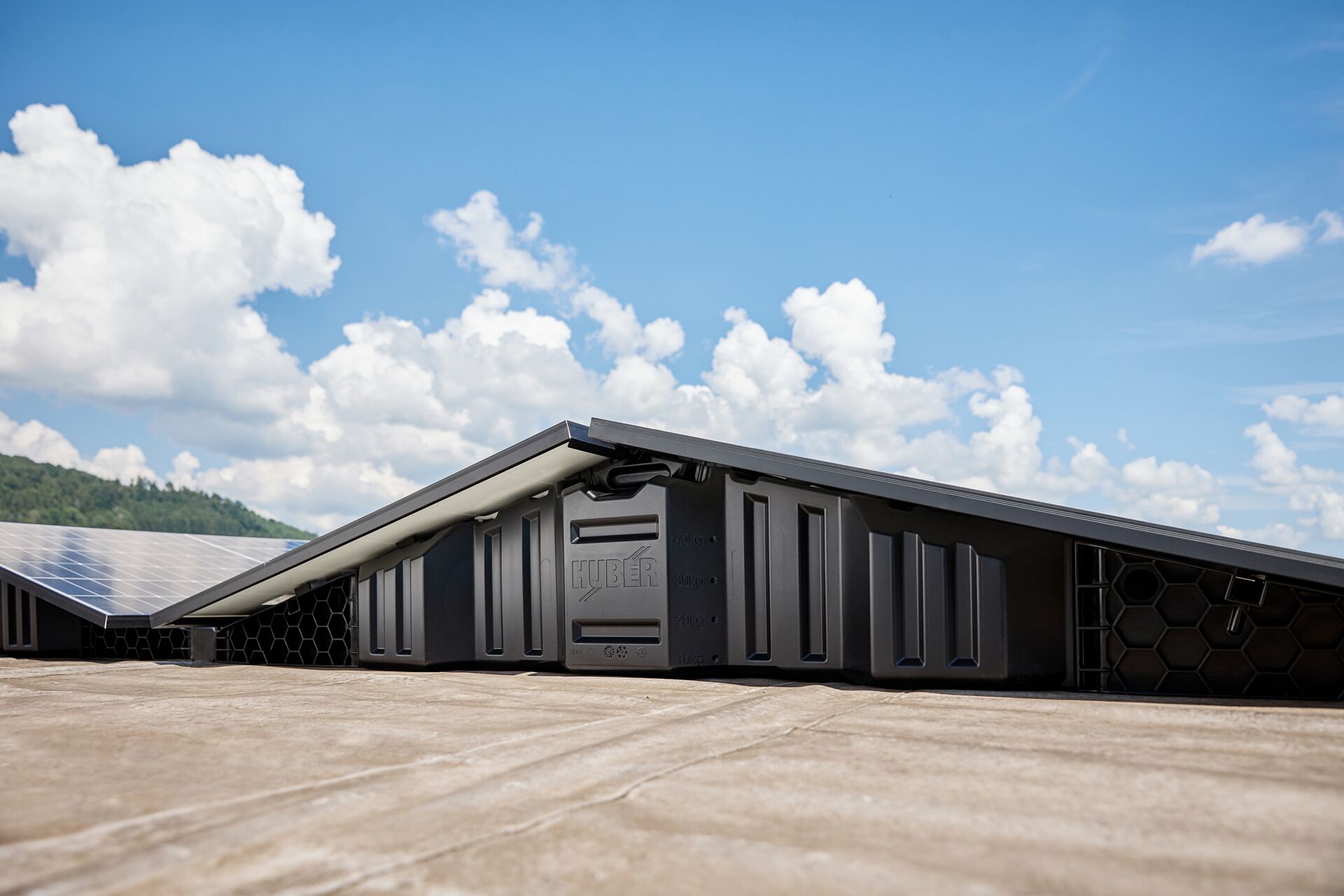

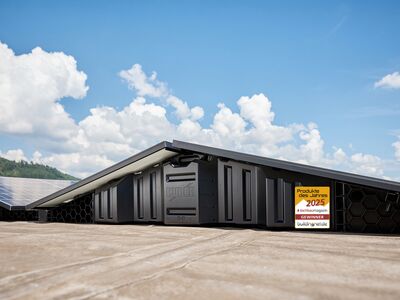

Instalace fotovoltaických systémů na plochých střechách je díky HSF balastní nádrži Zambelli velmi snadná.
Zambelli HSF balastní nádrž je spodní konstrukce pro profesionální a bezpečnou instalaci fotovoltaických systémů na plochých střechách. Tento montážní systém je vyroben z vysoce odolného plastu (HDPE) odolného proti UV záření a představuje východo-západní postavení a zátěžový systém v jednom. Beztlakový systém s otevřenou nádrží je vhodný pro celoroční použití - dokonce i v zimě při mrazu!

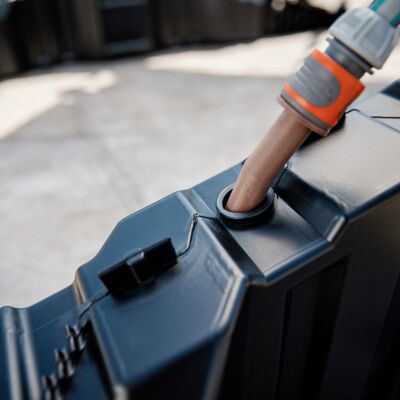

Zatížení se provádí naplněním nádrže vodou. To znamená, že tato konstrukce nevyžaduje kotvení do střešního pláště ani dodatečné zatížení zátěžovými kameny.
Automatický systém sběru srážek zajišťuje, že se odpařená zátěžová voda vrací při dešti do zátěžové nádrže přes víčko nálevky a hladina náplně se udržuje na konstantní úrovni.
Zambelli HSF balastní nádrž je inovativní spodní konstrukce pro profesionální a bezpečnou instalaci fotovoltaických systémů na plochých střechách
OBLAST POUŽITÍ
Ploché střechy, balkóny, systémy montované na zem
POVOLENÝ PODKLAD
Asfalt, plastová fólie, zeleň, štěrkový zásyp
Zjistěte více o inovativní konstrukci 2 v 1 pro fotovoltaické systémy na plochých střechách a vyžádejte si další informace o balastní nádrži Zambelli HSF!
| Orientace | Východ / západ |
| Jmenovitá šířka fotovoltaických modulů | 1129 mm - 1136 mm* |
| Výška rámu fotovoltaických modulů | 29 mm - 31 mm |
| Jmenovitá délka fotovoltaických modulů | Individuální |
| Materiál | Plast (HDPE) |
| Hmotnost prázdné nádrže | cca 5 kg |
| Celková hmotnost složené konstrukce | cca 7 kg |
| Max. náplň | cca 40 litrů |
| Max. celková hmotnost | cca 47 kg |
| Náplň | Voda |
| Sklon modulu | 15° |
| Teplotní odolnost | -30 °C až +80 °C |
|
* Speciální velikosti na vyžádání |
Instalace fotovoltaických systémů na plochých střechách je díky HSF balastní nádrži Zambelli velmi snadná.
|
(40 kg standardní zátěže) |
|
Oblast použití |
ploché střechy, balkóny, systémy montované na zem |
| Přípustný podklad* | asfalt, plastová fólie, zeleň, štěrkový zásyp |
| Koeficient tření podkladu (úroveň instalace) | min. 0,5 (např. fólie, štěrk atd.) |
| Přípustná montážní výška | max. 10 m |
| Vzdálenost od okraje střechy nebo atiky | min. 0,5 m |
| Výška atiky | min. 0,33 m |
| Sklon střechy | max. 6°** |
| Nosnost v tahu*** | max. 1200 kg/nádrž (odpovídá zatížení sněhem 3 kN/m² až 6 kN/m² při velikosti modulu 2 m²) |
| Dodatečné zatížení nosné konstrukce nebo spodní stavby |
zpravidla min. 25 kg/m² (ve zvláštním případě rohové formace: 40 kg/m²)
* V závislosti na podkladu musí být jako podklad pod spodní konstrukci použita ochranná rohož. |
Vždy se hodí Zambelli HSF balastní nádrž. Nabízí flexibilní řešení pro standardní aplikace (standardní případ) i pro projekty na míru.
Pomocí našeho objednávkového formuláře nám můžete pohodlně zaslat své požadavky na projekt online.
Nabízíme také praktický nástroj pro výpočet, který vám usnadní plánování vašich požadavků.
Zambelli HSF balastní nádrže jsou standardně navrženy pro maximální zátěž 40 kg vody. Pokud jsou splněny všechny požadavky systému HSF, jedná se o standardní případ.
Pokud nejsou splněny požadavky pro standardní případ, musí být v každém případě proveden individuální výpočet. Tím se zajistí, že zátěž splňuje specifické podmínky a požadavky místa instalace. To může zahrnovat úpravu hmotnosti zátěže nebo dodatečná bezpečnostní opatření.
* Předpoklad: Odborná instalace a odborná údržba systému

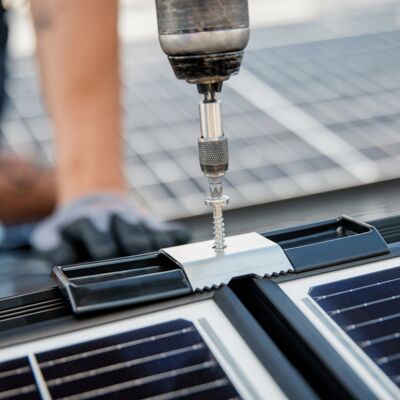

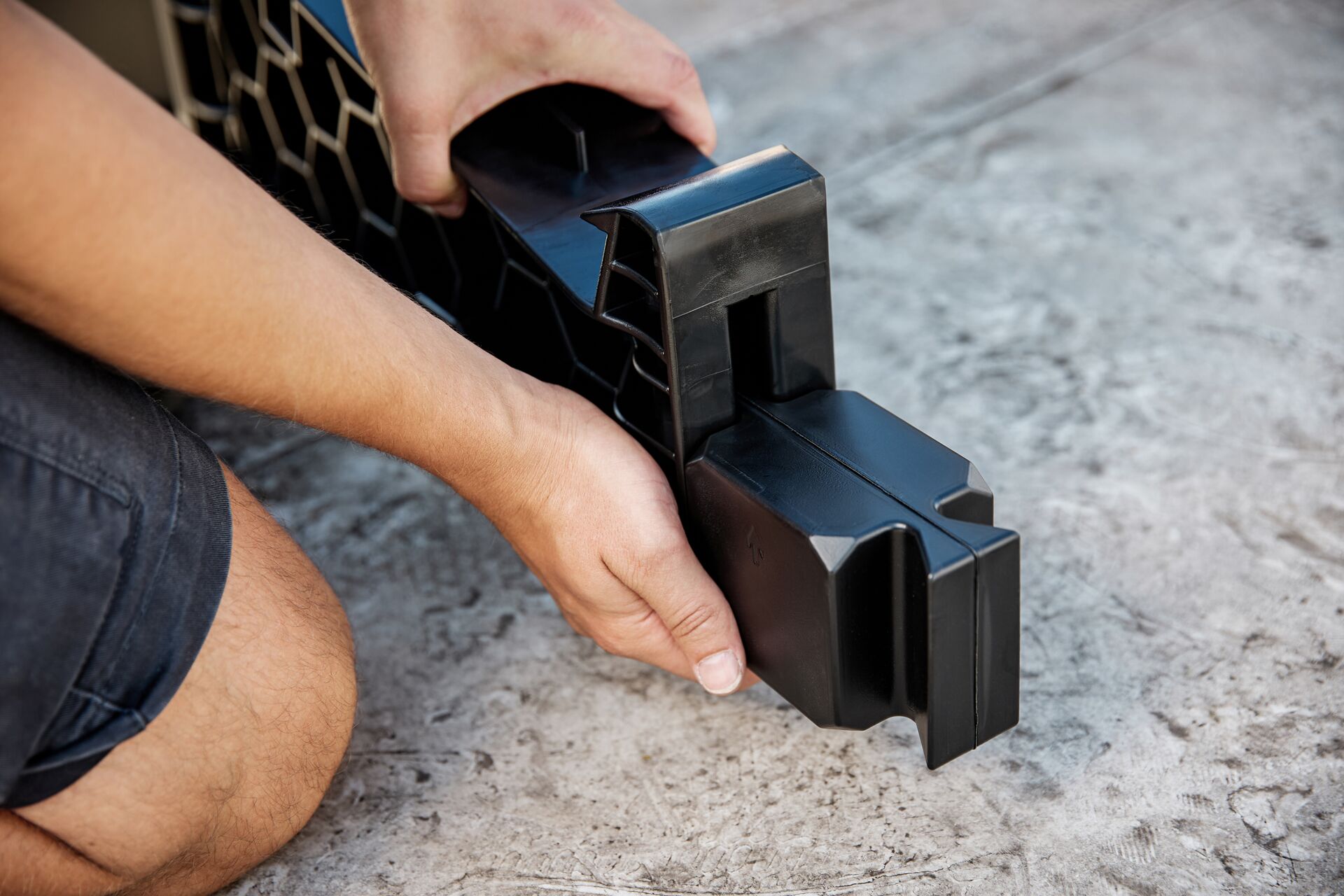

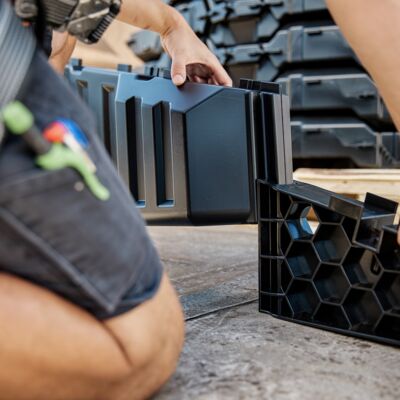

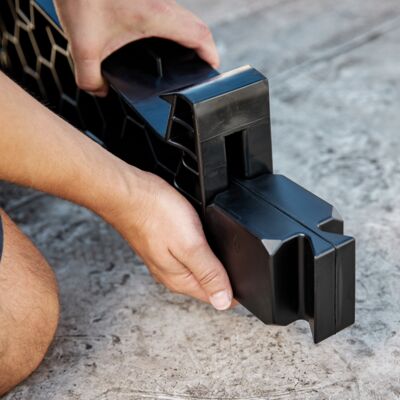

Systémy Zambelli HSF balastních nádrží lze instalovat rychle, snadno a bez speciálního nářadí.
Zde naleznete odpovědi na nejčastější dotazy týkající se balastní nádrže Zambelli HSF. Pokud zde nenajdete odpověď na svou otázku, kontaktujte nás přímo. Rádi vám pomůžeme.
Balastní nádrž Zambelli HSF zůstává těsná a rozměrově stabilní i za extrémních podmínek – i když voda v ní zamrzne. Dobře promyšlený koncept produktu zohledňuje tzv. „anomálii vody“, při které voda při zamrznutí expanduje o cca 8,9 %. Nádrž nabízí dostatečnou plnící rezervu, aby byl prostor pro objemovou expanzi. Zároveň jsou zde dostatečné otvory, které zabrání případnému přetlaku uvnitř nádrže.
Tyto vlastnosti byly úspěšně testovány a potvrzeny dlouhodobými klimatickými testy při teplotách od +80 °C do -30 °C. Kombinace kvalitních materiálových vlastností a promyšleného designu zajišťuje spolehlivost a dlouhou životnost nádoby i v extrémních podmínkách.
Balastní nádrž Zambelli HSF si zachovává svou rozměrovou stabilitu i při teplotách minimálně 70 °C. Při dlouhodobých testech na přímém slunci v letních vedrech bylo dosaženo teplot pod 50°C. Vodní náplň má teplotně vyrovnávací účinek. Navíc v praxi moduly účinně brání přímému slunečnímu záření.
Balastní nádrž Zambelli HSF může být svým designem téměř považována za uzavřený kontejner. Přibližné výpočty ukazují, že v závislosti na normě a okolních vlivech se ročně odpaří jen několik mililitrů vody.

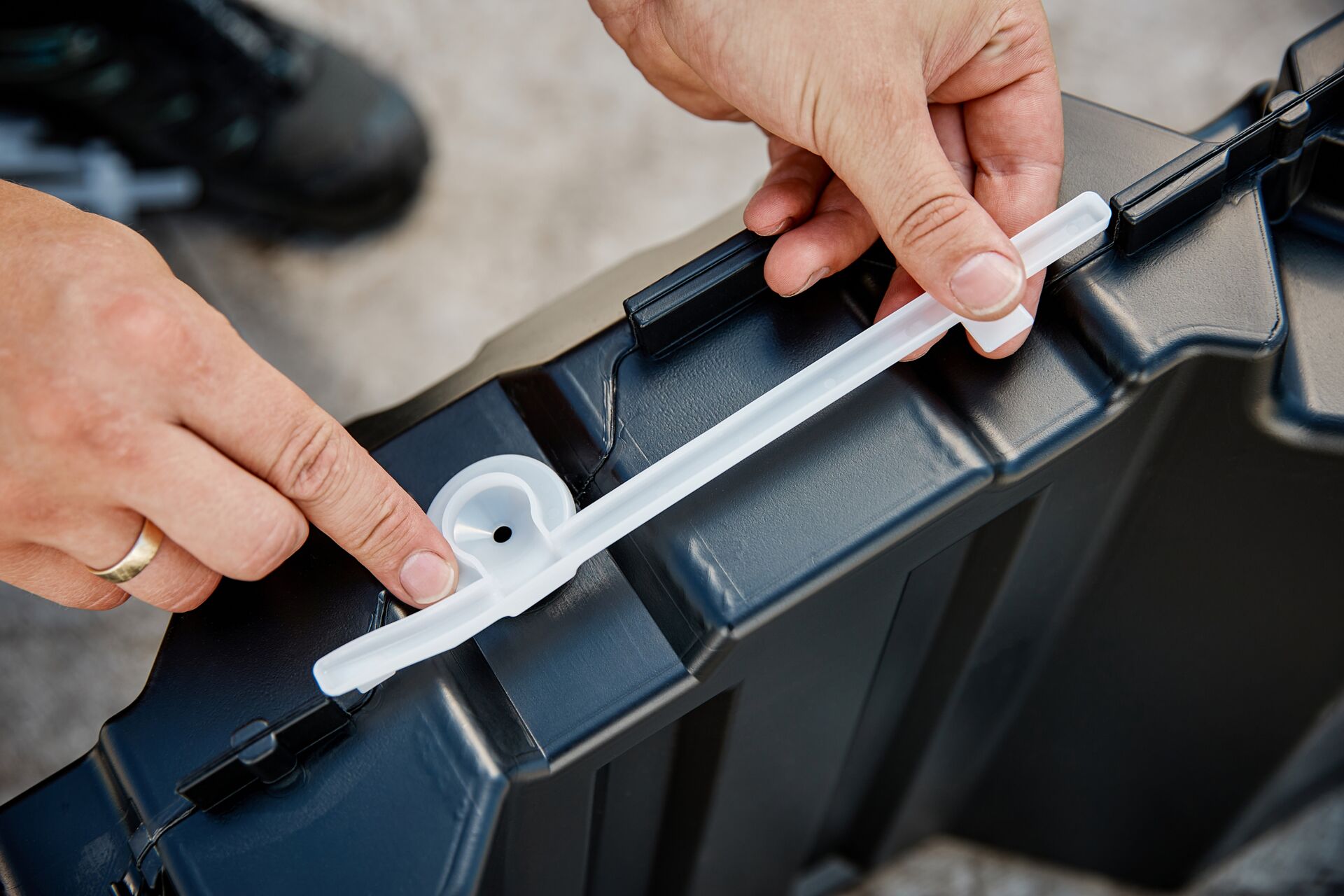

Pro srovnání, systém automatického vracení srážek u balastní nádrže HSF s integrovaným uzávěrem trychtýře a středovou svorkou shromáždí 9 až 15 litrů srážkové vody ročně, v závislosti na místě v Německu. To ukazuje, že se nepřetržitě shromažďuje podstatně více vody, než se může odpařit. Přebytečná voda vytéká v úrovni otvoru („přepad“).
Je důležité, aby balastní nádrže Zambelli HSF byly nastaveny a instalovány podle montážního návodu (správná montáž uzávěru nálevky a středové svorky). Je třeba se vyhnout trvalému umístění na přímém slunci.
Díky téměř uzavřené konstrukci balastních nádrží Zambelli HSF a jejich černému zbarvení (bez průniku světla) je vznik pachů téměř nemožný. Pokud by se v nádrži neočekávaně vytvořil zápach, je nepravděpodobné, že se bude šířit kvůli uzavřenému tvaru nádrže (žádná cirkulace).
Optimální řešení pro váš projekt zatížení závisí na konkrétních požadavcích vašeho případu použití. Nabízíme vám bezplatnou analýzu projektu, abychom mohli váš projekt podrobně vyhodnotit a případně vytvořit na míru šitý koncept zátěže s optimalizovanými specifikacemi zátěže. Nechte si od nás vypracovat individuální koncept – jednoduše pošlete svůj požadavek na de-sales@zambelli.com nebo použijte náš kontaktní formulář.
