Typ panelu
Povrchová úprava
Tloušťka panelu
Velikost žlabu
Délka žlabu
Přehled
Okapnice
Materiálu / barvy | okapnice
Přehled
Zvolte akci
Seznam výrobků
Speciální poptávka

Výběr typu panelu

Určete si nejdříve typ panelu pro správnou konfiguraci sady* žlabového háku pro montáž na sendvičové panely!

*Sada žlabových háků pro sendvičové panely obsahuje držák horní vlny, žlabové háky a veškerý spojovací materiál.

Výběr povrchové úpravy

Určete si povrchovou úpravu pro správnou konfiguraci sady žlabového háku pro montáž na sendvičové panely!

Volba tloušťky panelu

Určete si tloušťku panelu pro správnou konfiguraci sady žlabového háku pro montáž na sendvičové panely!

Výběr velikosti žlabu

Určete si velikost žlabu pro správnou konfiguraci sady žlabového háku pro montáž na sendvičové panely!

Zadejte celkovou délku žlabů

Nakonfigurujte si sadu žlabových háků zadáním celkové délky žlabu na střešní plochu!

Celková žlabová délka pro plochu střechy [m]:

Přehled

Sendvičový panel:

Tloušťka jádra:

Rozteč háků:

Okapnice je dostupná:

Upevnění držáku horní vlny:

Všechny šrouby jsou součástí balení

Délka žlabu:

Velikost žlabu:

Materiál/barva:

Přesné množství:

Připevnění žlabového háku:

Všechny šrouby jsou součástí balení

Artiklové číslo	Označení	Počet ks
	Žlabový hák	ks
	Držák horní vlny	ks
Volitelné: 109592-SET	Výškové vyrovnání	ks

Konfigurátor je založen na údajích výrobce a technických šetřeních a odvozeních společnosti Zambelli. Na začátku instalace je třeba zkontrolovat přesnost a správné uložení. Důležitým zkušebním bodem je tloušťka plechu horního sendvičového pláště: držák horní vlny musí těsně přiléhat a těsnit. Tloušťka plechu by měla být nejméně 0,5 mm.
K plánování montáže krycího plechu doporučujeme použít na každou volnou vlnu [nbsp]samolepící vyrovnávací podložku.

Je vyžadována okapnice?

ano

Výběr materiálu / barvy | okapnice

Určete si materiál nebo barvu okapnice pro správnou konfiguraci sady žlabového háku pro montáž na sendvičové panely!

Přehled

Sendvičový panel:

Tloušťka jádra:

Rozteč háků:

Okapnice je dostupná:

Upevnění držáku horní vlny:

Všechny šrouby jsou součástí balení

Délka žlabu:

Velikost žlabu:

Materiál/barva:

Přesné množství:

Připevnění žlabového háku:

Všechny šrouby jsou součástí balení

Okapnice

Materiál/barva:

Délka okapnice:

Artiklové číslo	Označení	Počet ks
	Žlabový hák	ks
	Držák horní vlny	ks
	Okapnice	ks
Volitelné: 109592-SET	Výškové vyrovnání	ks

Zvolte akci

Spojte se s námi!

SPECIALIZOVANÝ PRODEJCE
Zaslat poptávku

ŘEMESLNÍK
Zaslat poptávku

DOWNLOAD
Kusovník

Název projektu

Download bude spuštěn

Odeslat poptávku

Jsem srozuměn s tím, že moje údaje budou v případě potřeby předány zodpovědnému odbornému prodejci k zodpovězení.

Děkujeme za Vaši poptávku.

Váš kusovník bude stažený.

QR kód

Konfiguraci můžete odeslat pomocí následujícího QR kódu nebo ji uložit ve formátu PDF.

Speciální poptávka

OK

Jsem srozuměn s tím, že moje údaje budou v případě potřeby předány zodpovědnému odbornému prodejci k zodpovězení.

Montáž v obrazech.

Projděte si instalaci sady žlabových háků pro sendvičové panely v několika krocích.

/assets/images/0/20230711_0024_2-3c18216d.jpg

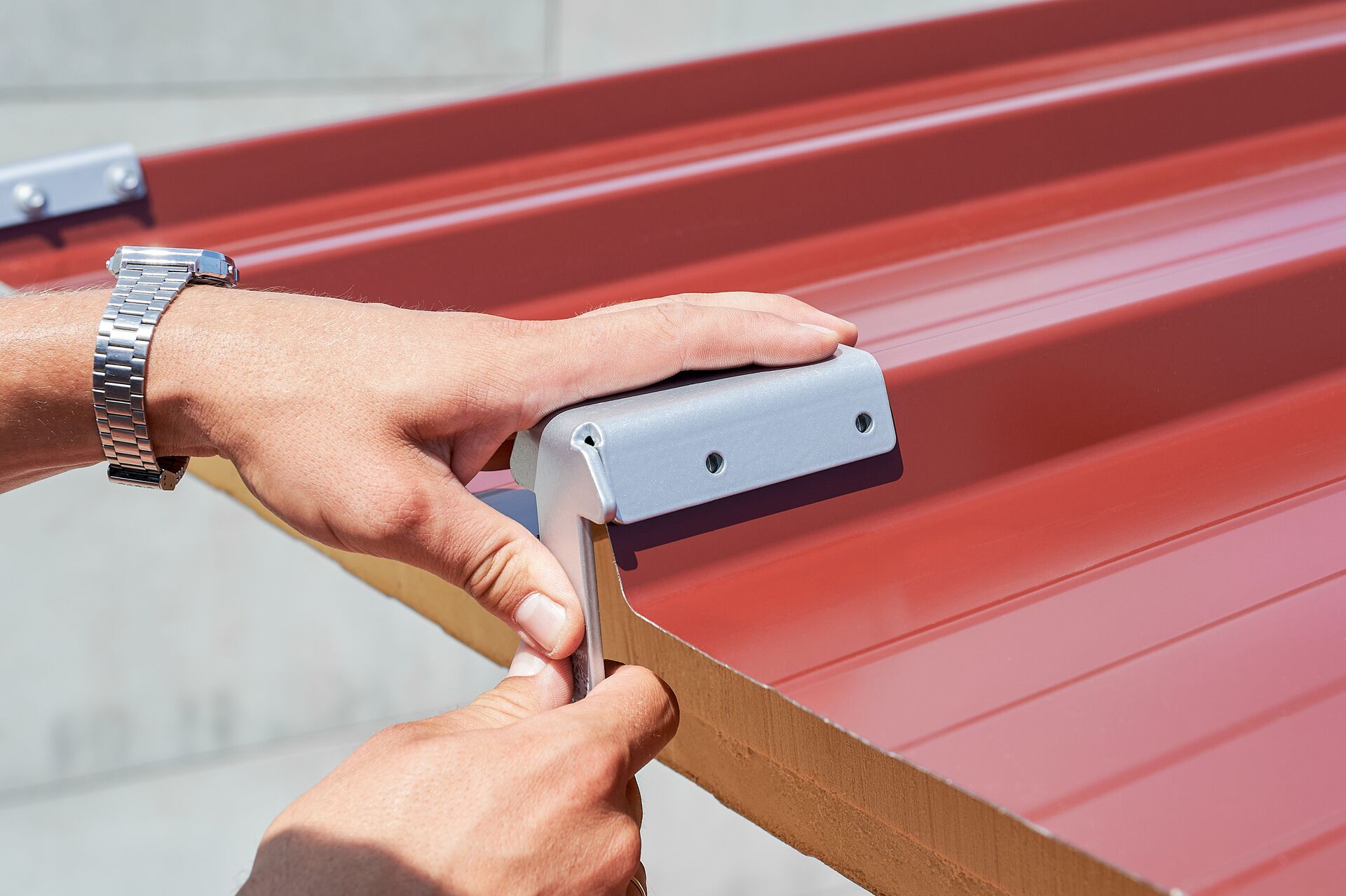

Krok 1:Držák horní vlny se namontuje na vlnu sendvičového panelu.

/assets/images/b/20230711_0184_2-ea32f063.jpg

Krok 2:Žlabový hák se přišroubuje k jazýčku držáku horní vlny.

/assets/images/4/20230711_0583_2_2-c2746915.jpg

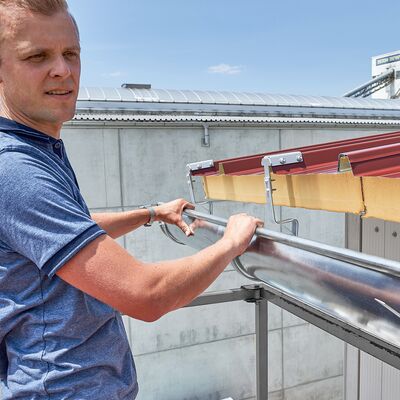

Krok 3:Žlab se nasadí do nainstalovaných žlabových háků.

/assets/images/f/20230711_0628_2-0e4f0ea7.jpg

Krok 4:Připevnění okapového plechu.

/assets/images/b/20230711_0688_2-86736756.jpg

Krok 5:Volitelně lze použít tlakově odolný výškový nivelační prvek. Ten zabraňuje vzniku vln v krycím plechu.

/assets/images/9/20230711_0885_3-b840ded3.jpg

Krok 6:Pomocí sady Zambelli žlabových háků pro sendvičové panely bylo odvodnění střechy ze sendvičových panelů nainstalováno rychle, snadno a profesionálně.
