    Zambelli HSF Ballast-TankDie smarte PV-Aufständerung & -Ballastierung
    für Flachdächer

PV-Aufständerung & Ballastierung am Flachdach.

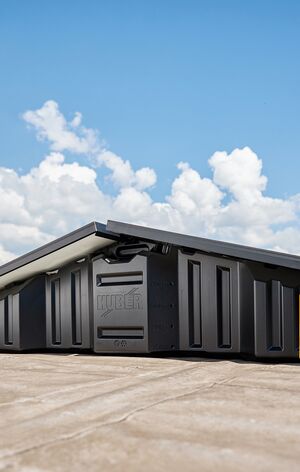

Der Zambelli HSF Ballast-Tank ist eine Unterkonstruktion zur fachgerechten und sicheren Montage von Photovoltaik-Anlagen auf Flachdächern. Hergestellt aus UV-beständigem Hochleistungskunststoff (HDPE), ist dieses Montagesystem Ost-West-Aufständerung und Ballastierung in Einem. Das druckfreie, offene Tanksystem ist geeignet für den ganzjährigen Einsatz - auch bei Eis im Winter!

Die Ballastierung erfolgt durch das Befüllen des Tanks mit Wasser. Somit kommt das Aufständerungssystem ohne eine Durchdringung der Dachhaut und zusätzliches Beschweren mit Ballaststeinen aus.

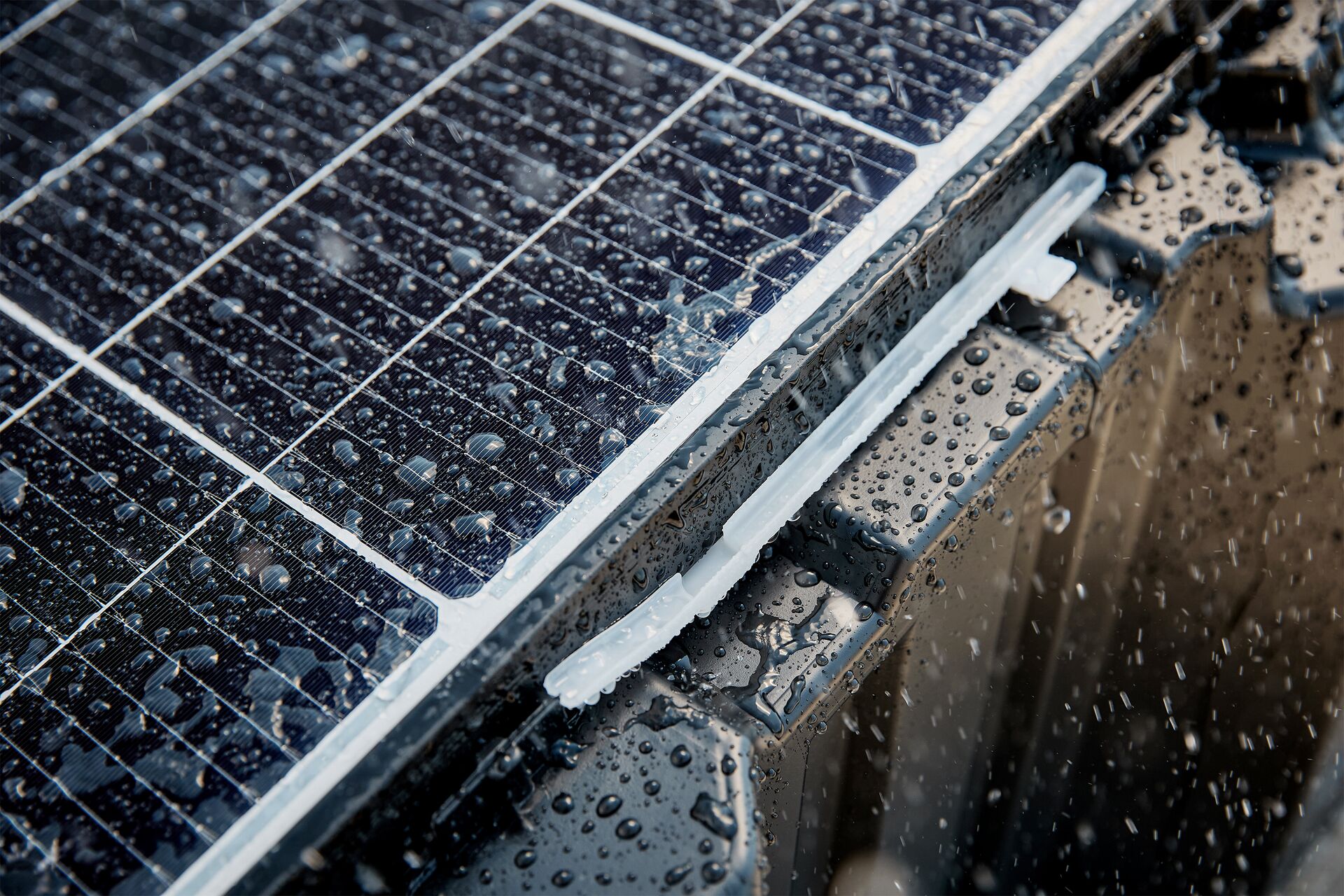

Ein automatisches Niederschlag-Rückführungssystem stellt sicher, dass verdunstetes Ballast-Wasser bei Regen über die Trichterkappe in den Ballast-Tank zurückgeführt und der Füllstand konstant gehalten wird.

Praktische Vorteile

Geringe Anschaffungs- & Ballastierungskosten
Einfache & Flexible Handhabung
Schnelle & unkomplizierte Montage
Kein Durchdringen der Dachhaut
Keine Klebebefestigung
Kein zusätzliches Beschweren
UV-, frost-, und witterungsbeständig
Wartungsarm
100% recyclebar

Qualität Made in Germany.

Der Zambelli HSF Ballast-Tank ist eine innovative Unterkonstruktion zur fachgerechten und sicheren Montage von PV-Anlagen auf Flachdächern

  • 2-in-1-Unterkonstruktion
  • Passend für verschiedene PV-Module
  • Formschlüssiges Baukastenprinzip
  • Geringes Eigengewicht
  • Durchdachtes Kabelmanagement
  • Flexible Ballastierung nach individueller Planung möglich
  • Optimierte Modulneigung
  • Keine Bautenschutzmatte nötig
  • Große Auflagefläche für kleine Punktlast
  • Brandschutzklasse B2
GEEIGNET FÜR

ANWENDUNGSBEREICH
Flachdach, Balkonkraftwerk, Freiflächenanlagen

ZULÄSSIGER UNTERGRUND
Bitumen, Kunststofffolie, Begrünung, Kiesschüttung

/assets/images/s/Solarfix_64_02_3000px-72b4q4sd3bdrzvg.jpg

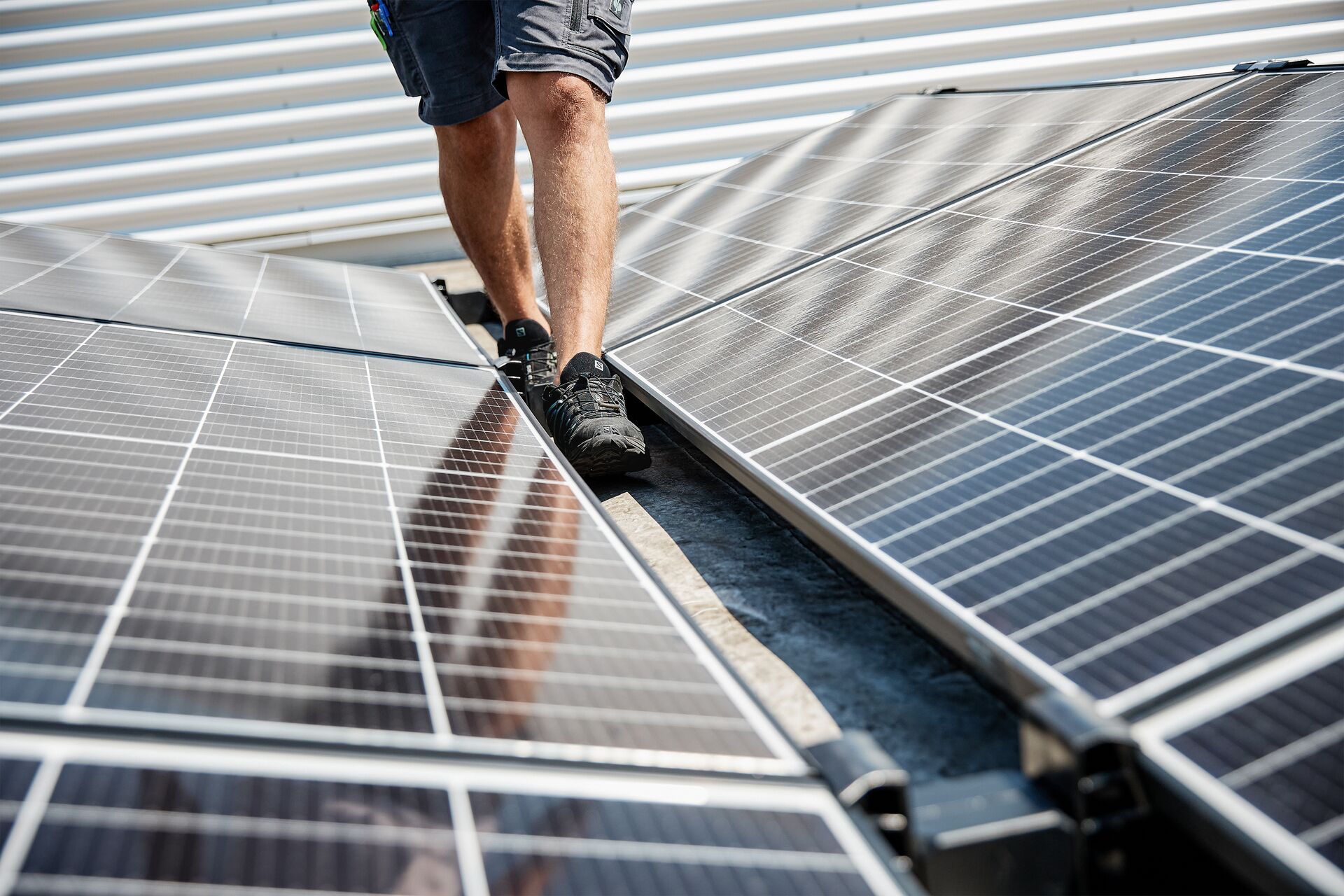

Solarenergie vom Flachdach war noch nie so einfach.

Erfahren Sie mehr über die innovative 2-in1-Unterkonstruktion für Photovoltaik-Anlagen auf dem Flachdach und fordern Sie gleich weitere Informationen zum Zambelli HSF Ballast-Tank an!

Infos anfordern.

Produktdetails

Ausrichtung Ost / West
Nennbreite PV-Module 1129 mm - 1136 mm*
Rahmenhöhe PV-Module 29 mm - 31 mm
Nennlänge PV-Module Individuell
Material Kunststoff (HDPE)
Leergewicht Tank ca. 5 kg
Leergewicht Unterkonstruktion gesamt ca. 7 kg
Max. Befüllung ca. 40 l
Max. Gesamtgewicht ca. 47 kg
Befüllung Wasser
Modulneigung 15°
Temperaturbeständigkeit -30 °C bis +80 °C




* Sondergrößen auf Anfrage

Der Zambelli HSF Ballast-Tank in Aktion

So einfach ist die Montage von PV-Anlagen auf dem Flachdach mit dem Zambelli HSF Ballast-Tank.

Mit dem Aufruf des Videos erklären Sie sich einverstanden, dass Ihre Daten an YouTube übermittelt werden und Sie die Datenschutzerklärung akzeptieren.

HSF Systemvoraussetzungen
für den Regelfall

(40 kg Standard-Ballastierung)

Anwendungsbereich

Flachdach, Balkonkraftwerk, Freiflächenanlagen

Zulässiger Untergrund* Bitumen, Kunststofffolie, Begrünung, Kiesschüttung
Reibbeiwert Untergrund (Installationsebene) min. 0,5 (z.B. Folie, Kies, etc.)
Zulässige Installationshöhe max. 10 m
Abstand zum Dachrand bzw. Attika min. 0,5 m
Attikahöhe min. 0,33 m
Dachneigung max. 6°**
Zugesicherte Traglast*** max. 1200 kg/Tankeinheit (entspricht einer Schneelast von 3 kN/m² bis 6 kN/m² bei einer Modulgröße von 2 m²)
Zusätzl. Last auf Tragwerk bzw. Unterkonstruktion

min. 25 kg/m² im Regelfall (im Sonderfall der Eckausbildung: 40 kg/m²)





* Je nach Untergrund muss eine Bautenschutzmatte als Unterlage unter der Unterkonstruktion verwendet werden.
** Ab einer Dachneigung von 4° müssen die Adapter mit einer Antirutsch-Vorkehrung (z.B. Bautenschutzmatte) versehen werden.
*** Für die statische Belastbarkeit der Zambelli HSF Unterkonstruktion ist der Auftraggeber verantwortlich.

Starten Sie Ihr Flachdach-Projekt

Egal ob Standard- oder individuelles PV-Projekt.

Der Zambelli HSF Ballast-Tank passt immer. Er bietet eine flexible Lösung für die Standardanwendung (Regelfall), genauso wie für individuelle Projekte.

Mit unserem Bestellblatt übermitteln Sie uns Ihre Projektanforderungen ganz bequem online.
Damit auch die Bedarfsplanung einfach von der Hand geht, stellen wir außerdem eine praktische Kalkulationshilfe zur Verfügung.

/assets/images/t/Solarfix_74_02_3000px-bxk16zf4z4c1pnm.jpg

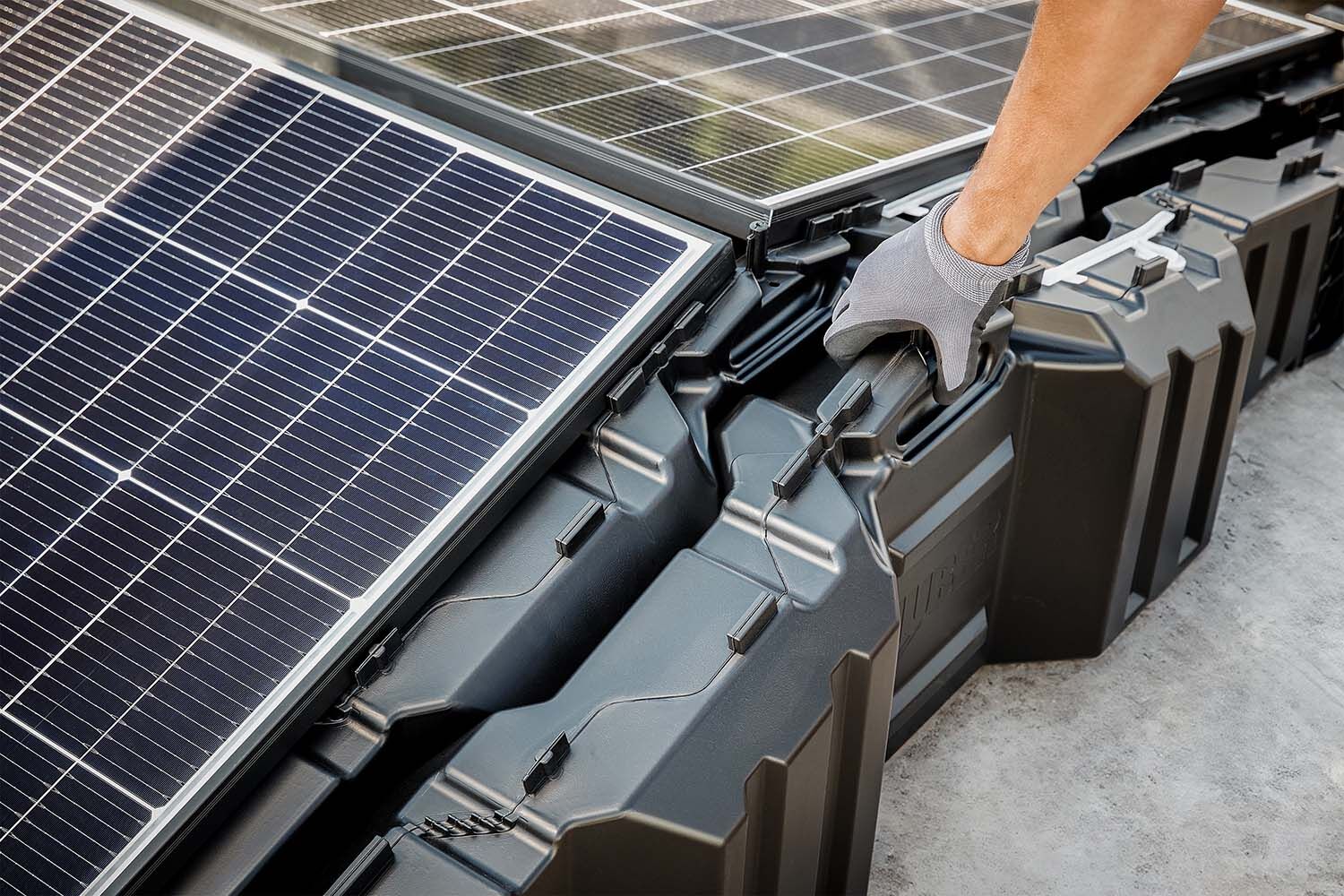

Regelfall oder Individualkonzept

Standardmäßig sind die Zambelli HSF Ballast-Tanks auf eine maximale Wasserballastierung von 40 kg ausgelegt. Bei Erfüllung aller HSF Systemvoraussetzungen liegt der Regelfall vor.

Werden die Voraussetzungen für den Regelfall nicht erfüllt, muss in jedem Fall eine Individualberechnung angefertigt werden. Daraus wird sichergestellt, dass die Ballastierung den spezifischen Bedingungen und Anforderungen des Installationsortes gerecht wird. Dies kann die Anpassung des Ballastgewichts oder zusätzliche Sicherheitsmaßnahmen umfassen.

Infos anfordern.
  • 25 Jahre Funktionsgarantie (Dichtheit und mechanische Stabilität)*
  • System erfüllt Brandschutzklasse B2
  • Nachgewiesene Frost- und Hitzebeständigkeit durch Labortests (Umweltzyklustest PV 1200)
  • Analyse und Nachweis der Systemstabilität bei z.B. Windeinfluss durch das Institut für Industrie­aerodynamik an der FH Aachen
  • Statische Beurteilung durch nachweisberechtigtes Ingenieurbüro nach anerkannten Regeln
  • Hergestellt nach modernsten Produktionsstandards in Deutschland (DIN EN ISO 9001:2015)

* Voraussetzung: Fachgerechte Montage und nachgewiesene Wartung der Anlage

Die Montage in Bildern

Die Montage des Zambelli HSF Ballast-Tank-Systems gelingt schnell, unkompliziert und ohne Spezialwerkzeug.

/assets/images/1/Solarfix_14_02_3000px-qjpxrq0n5bekm1j.jpg

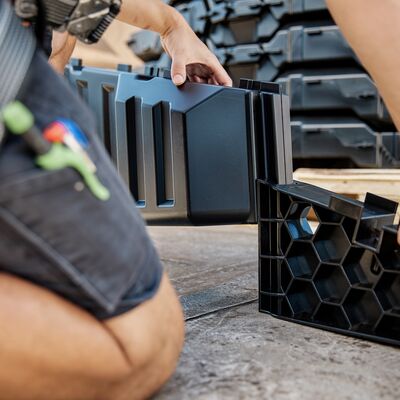

Schritt 1:Tank-Modul mit Adaptern (links/rechts) verbinden.
/assets/images/3/Solarfix_18_02_3000px-2m03ph7gkda0m5n.jpg
Schritt 2:Direktverbinder für weitere Modulreihen anbringen (Zwischenstück eng oder Zwischenstück Wartungsgang).
/assets/images/2/Solarfix_21_02_3000px-h5hwk8qq867trvj.jpg

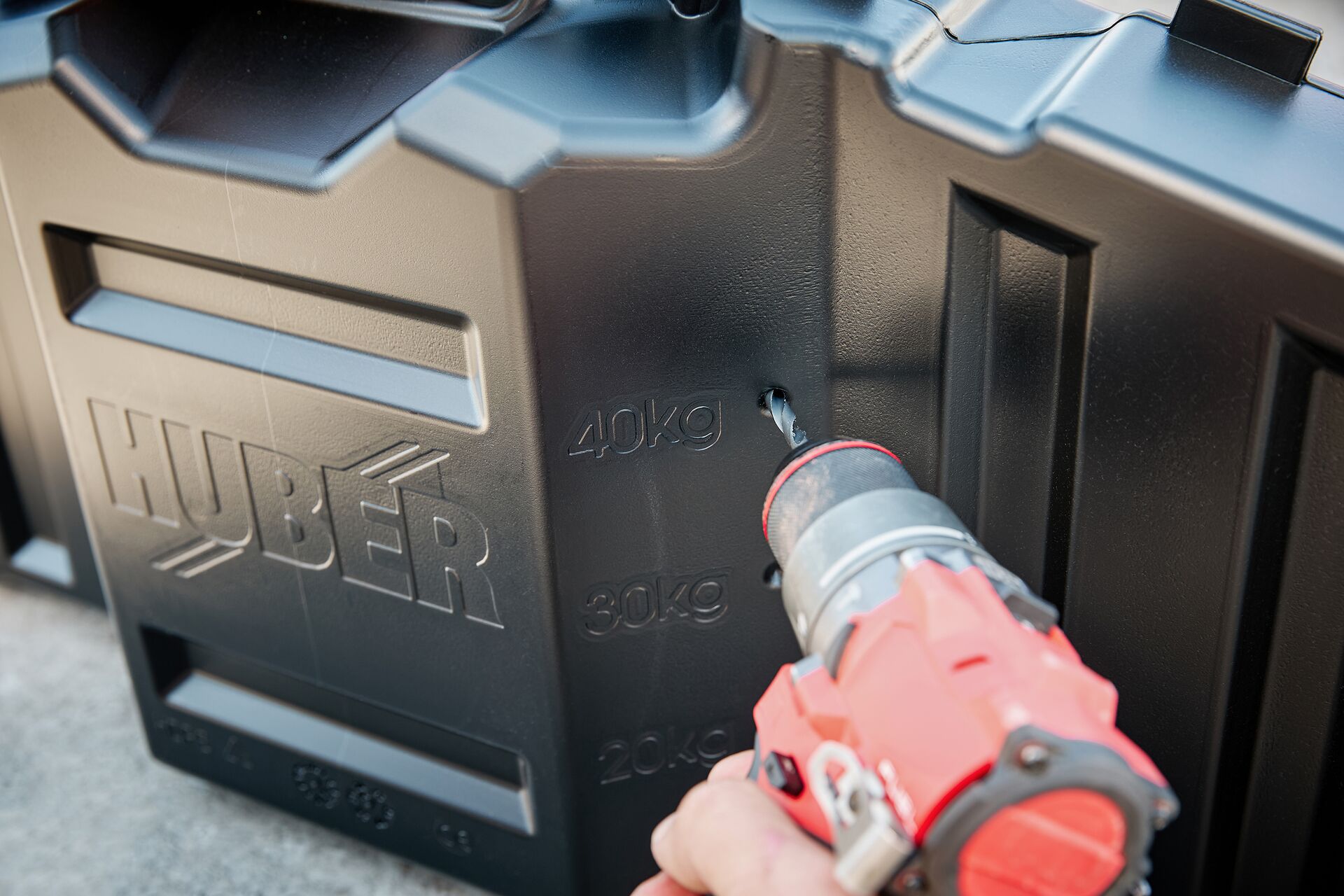

Schritt 3:Überlaufbohrung setzen (gemäß Ballastierungsvorgabe). Dringend technisches Datenblatt --> HSF Systemvoraussetzungen für den Regelfall beachten!
/assets/images/q/Solarfix_29_02_3000px-awy0sh5zfwqw71x.jpg
Schritt 4:Länge des PV-Moduls mit der Montagestange abnehmen und Tank entsprechend positionieren.
/assets/images/j/Solarfix_34_02_3000px-pm5dg201acv758p.jpg

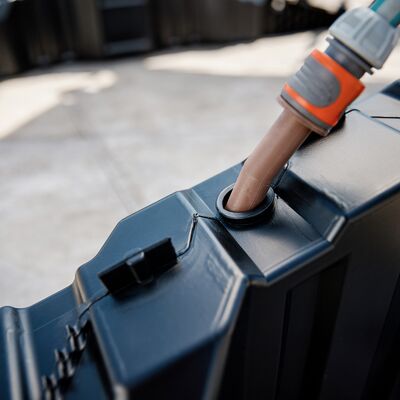

Schritt 5:Den Tank befüllen bis der Füllstand an der Überlaufbohrung erreicht ist (Wasser rinnt aus Überlauf).
/assets/images/y/Solarfix_37_02_3000px-5zv2spx9h6cwc9x.jpg
Schritt 6:Trichterkappe einsetzen.
/assets/images/g/Solarfix_42_02_3000px-bhfy8ed41qqak3p.jpg

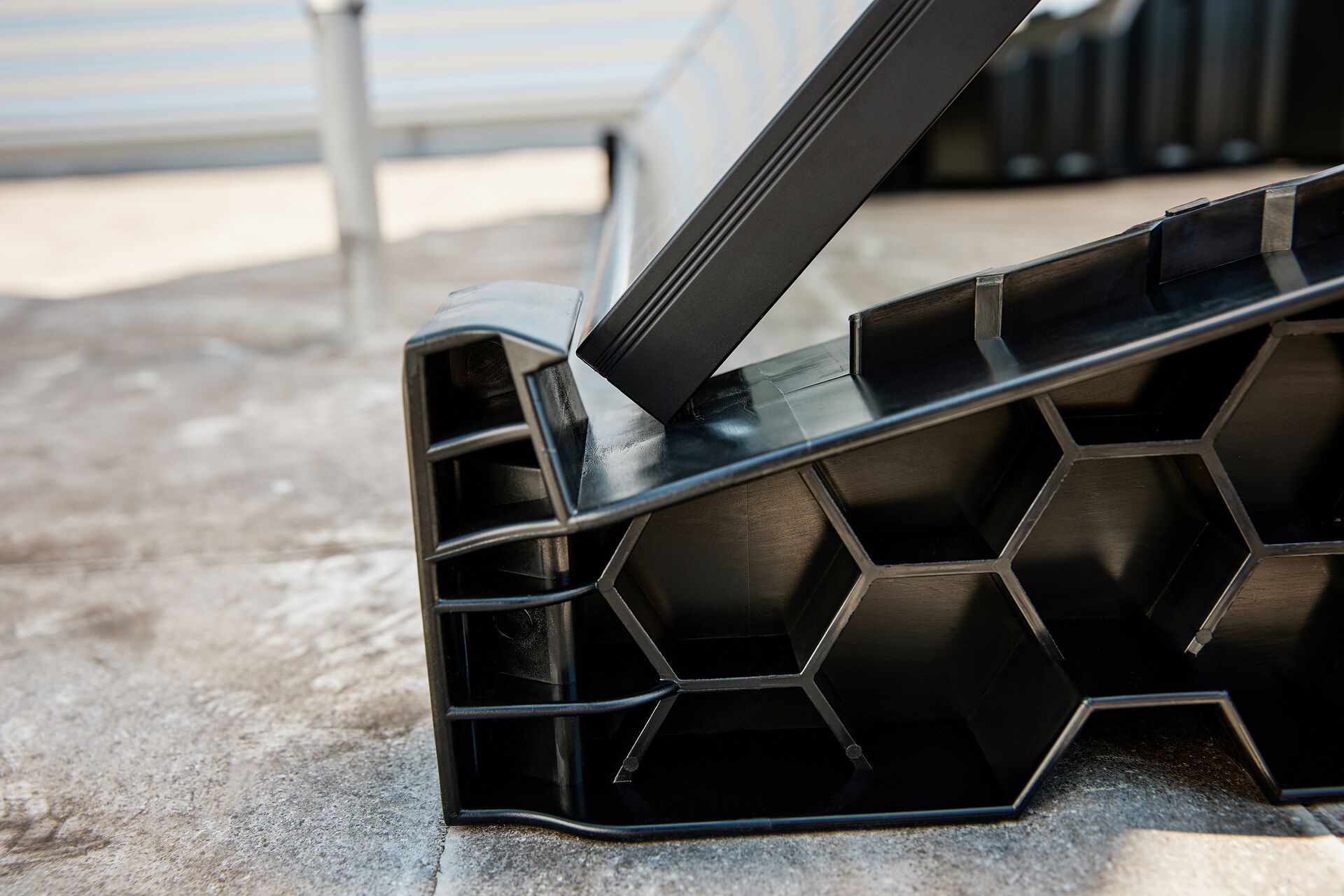

Schritt 7:PV-Modul in die Adapter-Raster einlegen und einschwenken.
/assets/images/h/Solarfix_45_02_3000px-xb914qwc95jmvwt.jpg
Schritt 8:Kabel des PV-Moduls durch die Kabelführung legen und einklicken.
/assets/images/v/Solarfix_61_02_3000px-nsqy5hbxpeeq8p4.jpg

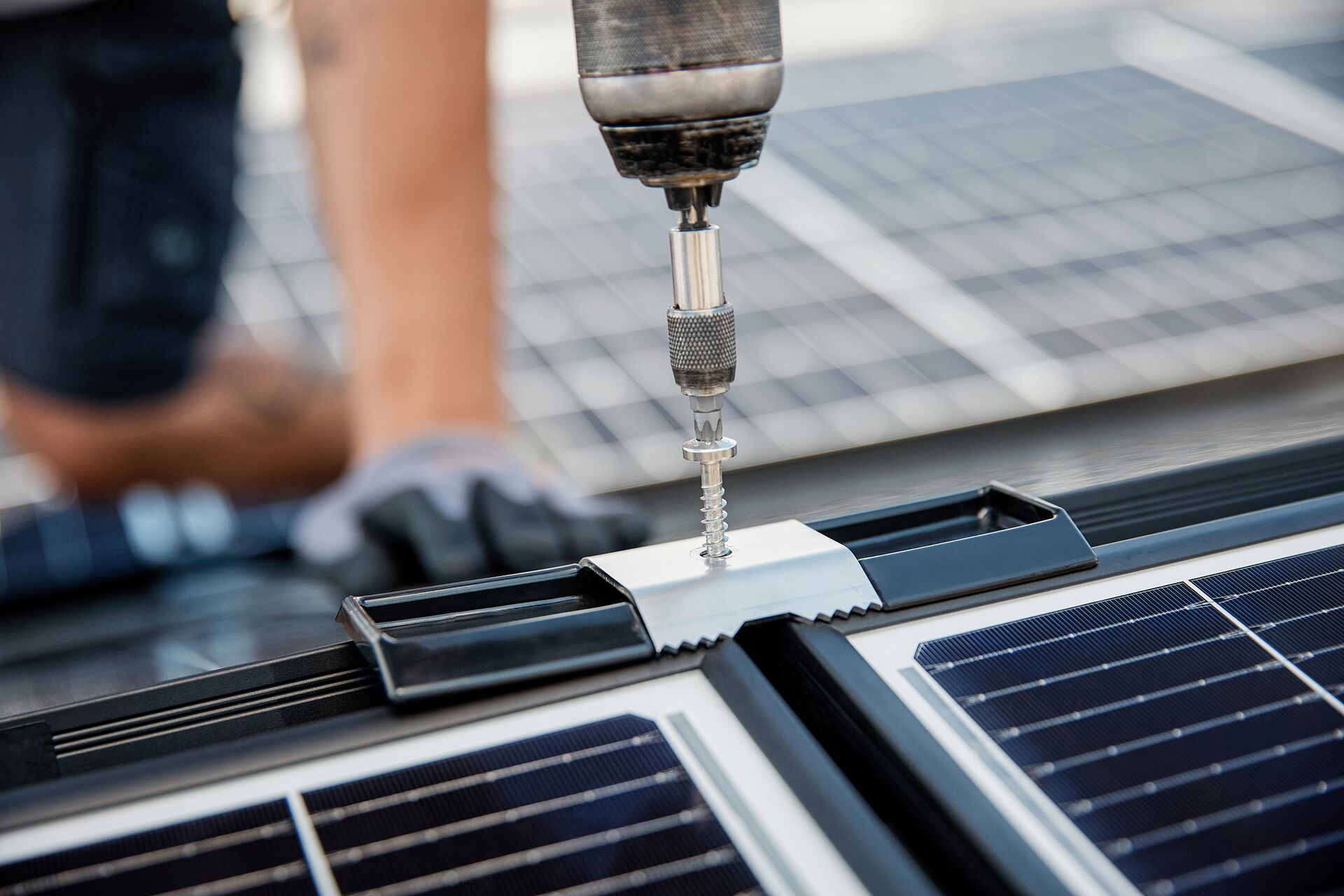

Schritt 9:PV-Module oben mit der Klemme fixieren. Mit Drehmoment (12 Nm) anziehen.

Schnelle & unkomplizierte Hilfe.

Hier finden Sie Antworten auf die häufigsten Fragen rund um den Zambelli HSF Ballast-Tank. Sollten Sie hier keine Antwort auf Ihre Frage finden, kontaktieren Sie uns einfach direkt. Wir helfen Ihnen gerne weiter.

Was passiert, wenn das Wasser im HSF Ballast-Tank in den Wintermonaten gefriert?

Ein Zambelli HSF Ballast-Tank bleibt auch unter extremen Bedingungen dicht und formstabil – selbst wenn das Wasser darin gefriert. Das durchdachte Produktkonzept berücksichtigt die sogenannte „Anomalie des Wassers”, bei der sich Wasser beim Gefrieren um ca. 8,9 % ausdehnt. Der Tank bietet ausreichend Füllreserve, sodass Platz für die Volumenausdehnung vorhanden ist. Gleichzeitig verhindern ausreichend vorhandene Öffnungen einen möglichen Überdruck im Tankinneren.

Diese Eigenschaften wurden in Langzeit-Klimatests bei Temperaturen von +80 °C bis –30 °C erfolgreich geprüft und bestätigt. Die Kombination aus hochwertigen Materialeigenschaften und durchdachtem Design gewährleistet somit die Zuverlässigkeit und Langlebigkeit des Behälters, selbst unter extremen Bedingungen.

Was passiert mit dem HSF Ballast-Tank bei sommerlicher Hitze?

Ein Zambelli HSF Ballast-Tank behält seine Formstabilität auch bei Temperaturen von mindestens 70 °C. In Langzeitversuchen unter direkter Sonneneinstrahlung während sommerlicher Hitze wurden Temperaturen von unter 50°C erreicht. Die Wasserfüllung wirkt temperaturausgleichend. Zudem wird in der Praxis eine direkte Sonneneinstrahlung durch die Module wirksam verhindert.

Was passiert, wenn es längere Zeit nicht regnet? Verdunstet die Tankfüllung in dieser Zeit? Wieviel Wasser läuft jährlich nach?

Ein Zambelli HSF Ballast-Tank kann in seiner Konstruktionsweise nahezu als geschlossener Behälter betrachtet werden. Näherungsberechnungen zeigen, dass abhängig von Standard und Umwelteinflüssen nur wenige Milliliter Wasser pro Jahr verdunsten.

Im Vergleich dazu sammelt das automatisches Niederschlag-Rückführungssystem des HSF Ballast-Tanks mit der integrierten Trichterkappe und der Mittelklemme jährlich zwischen 9 und 15 Litern Niederschlagswasser, je nach Standort in Deutschland. Dies verdeutlicht, dass kontinuierlich deutlich mehr Wasser gesammelt wird als verdunsten kann. Überschüssiges Wasser tritt bei der Niveau-Bohrung („Überlauf“) aus.

Wichtig ist, dass die Zambelli HSF Ballast-Tanks gemäß der Montageanleitung aufgestellt und installiert werden (korrekte Montage der Trichterkappe und Mittelklemme). Eine dauerhafte Platzierung unter direkter Sonneneinstrahlung sollte vermieden werden.

Beginnt das Wasser im HSF Ballast-Tank mit der Zeit zu riechen?

Dank der nahezu geschlossenen Bauweise der Zambelli HSF Ballast-Tanks und ihrer schwarzen Einfärbung (keine Lichtdurchdringung), ist eine Geruchsentwicklung nahezu ausgeschlossen. Sollte sich dennoch unerwartet ein Geruch im Tank bilden, ist dessen Verbreitung durch die geschlossene Form des Tanks (keine Zirkulation) unwahrscheinlich.

Meine Dachkonstruktion kann nicht durchgehend 25 kg/m² Last (=Regelfall) für die PV-Aufständerung aufnehmen bzw. meine Dachkonstruktion erfüllt nicht die HSF-Mindestsystemvoraussetzungen. Gibt es dennoch einen Weg, um das Zambelli HSF Ballast-Tank-System nutzen zu können?

Die optimale Lösung für Ihr Ballastierungsprojekt hängt von den spezifischen Anforderungen Ihres Anwendungsfalls ab. Wir bieten Ihnen eine kostenfreie Projektanalyse an, um Ihr Vorhaben detailliert zu bewerten und gegebenenfalls ein maßgeschneidertes Ballastierungskonzept mit optimierter Ballast-Vorgabe zu erstellen. Lassen Sie sich ein individuelles Konzept von uns entwickeln – senden Sie Ihre Anfrage einfach an de-sales@zambelli.com oder nutzen Sie unser Kontaktformular.
